Перед специалистами по 3D-сканированию часто встают абсолютно разноплановые задачи. Необходимо оцифровать и миниатюрную деталь, и крупногабаритный объект, сохранив при этом высокую скорость работы и ювелирную точность. Одновременно с этим возникают требования к универсальности, мобильности и простоте использования 3D-сканера. Это вызывает закономерный вопрос: как подобрать оборудование, которое сможет отвечать всем этим требованиям, не заставляя компанию приобретать несколько устройств для решения разных задач?
Не так давно в нашей линейке появился сканер KSCAN E, который отвечает всем перечисленным требованиям. Данный сканер за счет разных режимов работы решает задачи, для которых обычно нужно несколько устройств. Он одинаково эффективен для деталей размером в несколько сантиметров и для объектов в несколько метров, работает от аккумулятора и управляется интуитивным ПО.
Точность, скорость, эффективность: ключевые характеристики 3D-сканера KSCAN E
В основе KSCAN E лежит технология синих лазеров и адаптивная фотограмметрия, которые позволяют ему работать с любым типом задач. Сканер имеет такие характеристики:
- Высокая точность 3D-сканирования: Объемная точность составляет ±(0,014+0,025∗L) мм со встроенной фотограмметрией . Это метрологический уровень, который позволяет при контроле качества выявлять отклонения детали от CAD-модели в доли миллиметра. В обратном инжиниринге вы сможете создавать цифровую копию физического объекта с точностью, достаточной для воспроизводства или анализа.
- Скорость измерений: До 8 290 000 точек в секунду — такой показатель среди промышленных сканеров является рекордным. На практике это означает, что сканирование крупного объекта (например, кузова автомобиля) теперь занимает не часы, а десятки минут. Вы быстрее переходите от физического объекта к его цифровой модели для контроля или реверс-инжиниринга.
- Частота кадров: До 180 кадров в секунду. Вы можете работать с устройством быстро или плавно. Меняя скорость, он не будет «терять» сканируемый объект. Это обеспечит целостность получаемых данных без пропусков поверхности детали даже при динамичном движении.
- Технология четырех перекрестий синего лазера: Вместо стандартного перекрестия лазерной сетки сканер одновременно проецирует четыре пересекающихся линии. Это значительно ускоряет получение облака точек и улучшает оцифровку поверхностей со сложной геометрией.
- Внесен в реестр средств измерений РФ. Это официальное подтверждение его точности и возможность использования для метрологических задач.
Сканируйте что угодно: от небольших до крупных объектов
3D-сканер KSCAN E легко можно адаптировать под разные типы задач. Встроенные шесть интеллектуальных режимов работы избавляют вас от необходимости использовать несколько специализированных устройств.
- Сверхбыстрое сканирование (108 синих линий). Для первичного, самого быстрого захвата геометрии объектов.
- Сканирование в высоком разрешении (17 синих линий). Режим, который дает максимальную детализацию.
- Сканирование с большой областью захвата (38 инфракрасных линий). Для работы с крупногабаритными объектами.
- Сканирование глубоких отверстий (1 синяя линия). Специализированный режим для оцифровки глубоких отверстий, узких пазов и острых кромок, куда не проникает стандартная лазерная сетка.
- Сканирование отверстий и кромок (интеллектуальная проверка). Автоматический режим, который фокусируется на четком распознавании и точном построении контуров отверстий и граней.
- Фотограмметрия (адаптивная). Встроенная технология, которая повышает общую точность сканирования при оцифровке крупногабаритных объектов.
Технические характеристики сканера:
- Область сканирования: до 1440 х 1000 мм
- Глубина резкости:
- Сверхбыстрое сканирование: 200-700
- Сканирование в высоком разрешении: 150-300
- Сканирование с большой областью захвата: 600-1500
- Размер измеряемого объекта: от 0,05 м до 10 м
- Разрешение: до 0,01 мм
Интеллектуальное ПО DefinSight с настраиваемыми подсказками
Программное обеспечении DefinSight это интуитивная платформа, которая управляет всеми режимами сканирования и обрабатывает данные.
- Автоматизация: ПО предлагает настраиваемые подсказки, что упрощает обучение и снижает влияние человеческого фактора.
- Эффективность: Встроенные алгоритмы быстро обрабатывают большие массивы точек, сокращая время от сканирования до 3D-модели.
- Готовый результат: Позволяет быстро выполнять проверку геометрии и экспортировать данные во все наиболее востребованные форматы.

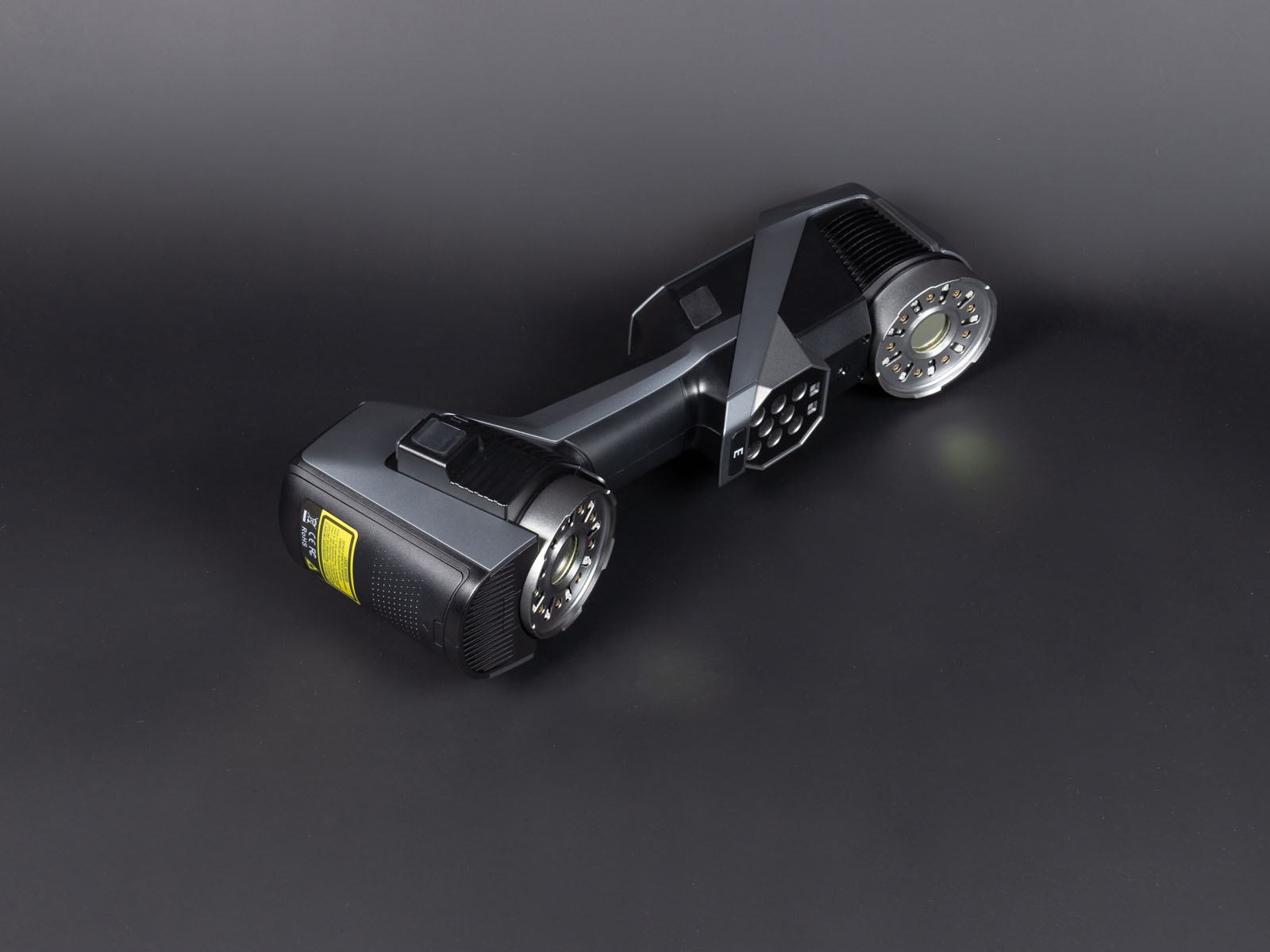

Мобильность и эргономика: работа без проводов
KSCAN E — это беспроводной 3D-сканер для промышленности. Пользователи могут работать без проводов, ограничивающих их движение и мобильность.
Вес сканера составляет 1,2 кг. Вы можете легко оцифровать объект в цеху, лаборатории или на открытом пространстве. Встроенный модуль обработки и система с двумя аккумуляторами обеспечивают длительное время работы без подзарядки.
Области применения промышленного 3D-сканера KSCAN E
KSCAN E — это универсальный инструмент для цифровизации производственных процессов. Его возможности востребованы в различных отраслях промышленности и задачах:
- Обратный инжиниринг, CAD-моделирование, создание цифровых двойников
- Контроль качества и проверка геометрии
- Создание индивидуальных изделий для промышленности и других отраслей.
Рекордная скорость сканирования, высокая точность и возможность работать с различными объектами делают KSCAN E универсальным решением для предприятий разного профиля.
Протестировать работу 3D-сканера KSCAN E
KSCAN E — это готовое решение, которое меняет представление о возможностях 3D-сканирования.
Вы можете заказать демонстрацию работы флагманского сканера на нашем заводе в Москве или прямо на вашем производстве, с вашими деталями. Наши специалисты ответят на все вопросы и покажут оборудование в действии.
