Современное промышленное производство требует точного контроля геометрии — от отдельных деталей до крупногабаритных узлов. Классические методы измерений не всегда позволяют быстро и полно оценить сложные поверхности и пространственные отклонения. Штангенциркуль и контактные координатно-измерительные машины (КИМ) здесь не всегда помощники: первый измеряет с большой погрешностью, вторая — малопроизводительная. Метрологические 3D-сканеры становятся инструментом, который объединяет скорость, мобильность и высокую точность. В статье рассмотрены принципы работы беспроводных ручных сканеров, их виды и критерии выбора, а также решения компании AM.TECH, включая новейшую линейку KSCAN с рекордной скоростью сканирования.

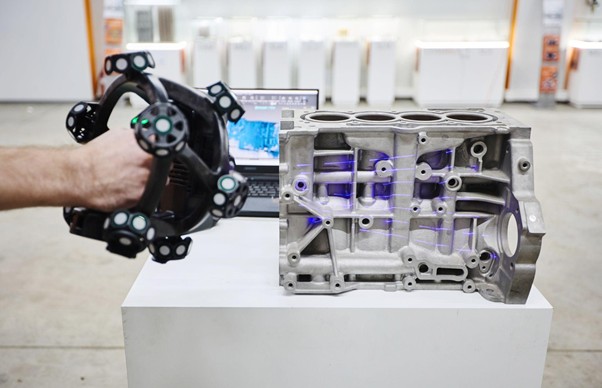

Сканирование головки блока цилиндра промышленным 3D-сканером AM.TECH NimbleTrack C

Почему геометрия требует новых подходов

Требования к геометрической точности изделий растут. В авиастроении, энергетике или автомобилестроении большая погрешность может стать причиной отказа механизма. Контролировать сложные поверхности — лопатки турбин, штампы или корпусные детали — традиционными методами все сложнее.

Традиционными ручными инструментами (штангенциркули, микрометры и т.д.) тяжело измерить сложные криволинейные поверхности, а иногда невозможно. КИМ точны, но процесс измерения достаточно длительный. Деталь нужно везти в лабораторию, а если она крупногабаритная, то это может быть затруднительно. Измерение таких деталей контактным способом может занять целый рабочий день. Для серийного производства это слишком долго.

Предложение промышленности — бесконтактные технологии. Оптические 3D-сканеры за секунды собирают «облако точек» — цифровую копию изделия. Эту копию можно сравнить с CAD-моделью и увидеть карту отклонений в цвете. Но главный вопрос для метролога — точность. Можно ли верить сканеру? Ответ зависит от типа прибора, его калибровки и условий измерения.

Беспроводные ручные 3D-сканеры как инструмент промышленной метрологии

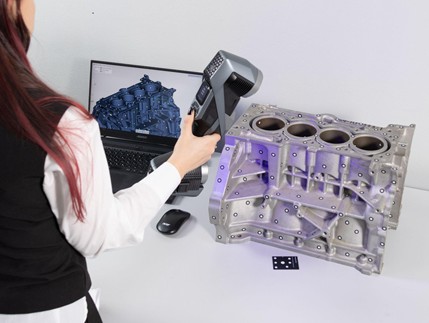

Сканирование головки блока цилиндра промышленным 3D-сканером AM.TECH KSCAN E

Ручной 3D-сканер представляет собой оптическую систему, формирующую цифровую модель объекта за счет регистрации отраженного лазерного излучения или структурированного света. Координаты точек вычисляются на основе триангуляции.

Чем отличаются беспроводные сканеры от стационарных систем.

• Мобильность. Сканер приносят к детали, а не деталь к сканеру. Это позволяет работать непосредственно на производственной площадке самой детали — в цеху или на открытом объекте;
• Возможность работы с крупногабаритными объектами. Одним инструментом измеряют и кузов автомобиля, и лопасть ветрогенератора, и корпус судна. Деталь не нужно разбирать и везти.
• Скорость. У ручного сканера может быть до нескольких миллионов измерений в секунду. Сканирование всей поверхности заменяет десятки часов работы стандартными методами.

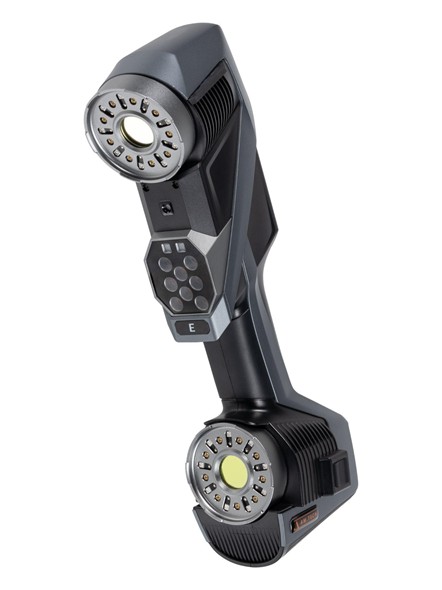

3D-сканер AM.TECH KSCAN E

Для метрологических сканеров важны три характеристики:

• Объемная точность. Ключевая характеристика, показывающая с какой погрешностью будет отсканирована деталь.
• Повторяемость результатов. Характеризует стабильность измерений прибора. Выражается доверительной вероятностью и показывает, насколько близки друг к другу результаты последовательных измерений одного и того же объекта в неизменных условиях.
• Разрешение. Позволяет отсканировать деталь с высокой детализацией.

Классификация и критерии выбора метрологических сканеров

Существует несколько типов ручных метрологических сканеров. Выбор зависит от того, что и в каких условиях вы измеряете.

1. Лазерные сканеры

Используют один или несколько лазерных лучей (красный или синий лазер). Лазерное излучение проецируется на поверхность объекта, отраженный свет фиксируется камерами. Координаты точек вычисляются методом лазерной триангуляции. Модели сканеров с синим лазером имеют меньшую длину волны, что позволяет лучше сканировать блестящие и глянцевые поверхности.

2. Сканеры со структурированным светом

Проецируют на объект последовательность световых рисунков с помощью светодиодного проектора (синий или белый LED). Камеры фиксируют искажения проецируемого рисунка на поверхности объекта. Глубина резкости ограничена областью фокусировки проектора, по которым компьютер рассчитывает форму объекта и далее создает 3D-модель.

3. Гибридные сканеры

Объединяют в одном корпусе лазерный модуль и модуль структурированного света. Используются для задач, требующих сканирование с высокой точностью в цвете.

Критерии выбора

При подборе сканера необходимо учитывать:

• Размер объекта. В зависимости от габаритов деталей выбирается стандартный ручной лазерный сканер, проводящий оцифровку с обязательным использованием маркеров, либо систему с оптическим трекером.
• Требуемая точность. Модель подбирается на основании технической задачи клиента.
• Условия эксплуатации. Отсутствие вибрации, постоянный поддерживаемый температурный режим и стабильное освещение помещения позволяют иметь больший выбор среди существующих моделей сканеров.
• Интеграция. Важно, чтобы сканер легко встраивался в задачи производственного цикла.

Решения AM-TECH: многофункциональный 3D-сканер с рекордной скоростью сканирования KSCAN E.

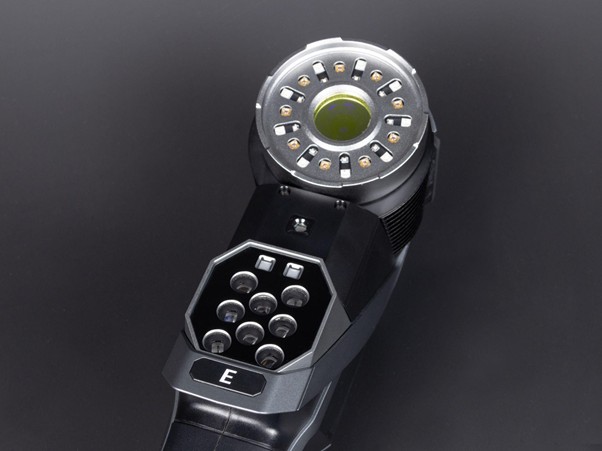

3D-сканер AM.TECH KSCAN E

На российском рынке запрос на универсальные решения привел к появлению линеек оборудования, способных закрыть задачи и мелких, и сверхкрупных объектов. Новый 3D-сканер KSCAN E компании AM.TECH — это интеллектуальное многофункциональное устройство. Работает он на основе передовой беспроводной технологии и адаптивной фотограмметрии. Данный прибор выводит промышленные 3D-измерения на новый уровень благодаря высокой точности и эффективности.

Ключевые характеристики 3D-сканера KSCAN E:

• Высокая точность. Объемная точность со встроенной фотограмметрией составляет 0,014+0,014∗L мм. Это метрологический уровень. Вы можете контролировать качество детали и выявлять отклонения от CAD-модели в доли миллиметра. Для обратного инжиниринга это означает, что цифровая копия физического объекта будет точной настолько, что по ней можно сразу изготавливать деталь.
• Рекордная скорость. До 8 290 000 точек в секунду. Сканирование крупного объекта (например, кузова автомобиля) теперь занимает не часы, а десятки минут. Вы быстрее переходите от физической детали к цифровой модели для контроля геометрии или реверс-инжиниринга.
• Частота кадров до 180 Гц. Можно работать быстро или плавно. Сканер не «теряет» объект при движении, данные получаются целостными, без пропусков.
• Четыре перекрестия синего лазера. Вместо стандартного двойного перекрестия сканер проецирует четыре пересекающихся линии. Это ускоряет съемку и улучшает оцифровку сложных поверхностей.
• Шесть режимов сканирования. Один прибор заменяет несколько специализированных устройств. Вы адаптируете его под конкретную задачу — от съемки блестящего металла до темного пластика.
• Внесен в реестр средств измерений РФ. Это официальное подтверждение точности и право использовать сканер для сертифицированных метрологических задач.
• Полная автономность. У сканера есть функция работы в беспроводном режиме. Вес 1,2 кг, два аккумулятора, встроенный модуль обработки. Вы свободно перемещаетесь по цеху, лаборатории или открытой площадке.

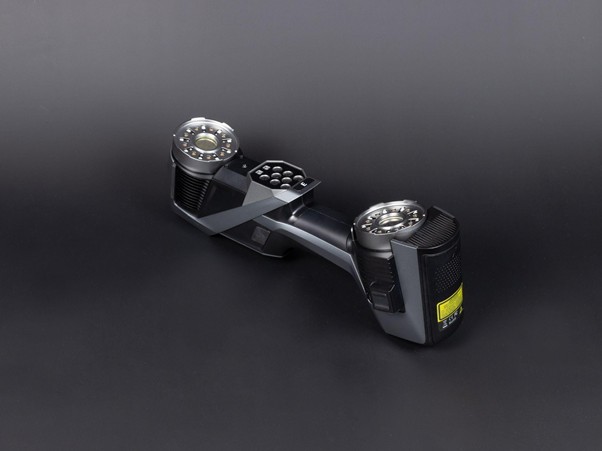

3D-сканером AM.TECH KSCAN E

Практические кейсы применения метрологических 3D-сканеров

Технологические преимущества метрологических 3D-сканеров AM.TECH наиболее наглядно проявляются в конкретных производственных задачах. Ниже представлены четыре проекта компании из разных отраслей — горнодобывающей промышленности, нефтедобычи, судостроения и мостостроения.

Каждый кейс демонстрирует не только возможности реверс-инжиниринга, но и метрологический потенциал 3D-сканирования: контроль геометрии, анализ отклонений и обеспечение точности на уровне, сопоставимом с координатно-измерительными машинами при работе с крупногабаритными объектами.

Кейс 1. Карьерный ковш 6 × 10 метров. Горнодобывающая промышленность

Исходные условия. Ковш находился в эксплуатации длительное время. Рабочие поверхности имели значительный износ и локальные деформации. Конструкторская документация была частично утрачена. Перемещение изделия на стационарную измерительную систему было невозможно из-за габаритов и массы.

Метрологическая часть проекта. Сканирование выполнялось промышленным лазерным 3D-сканером KSCAN X, адаптированного для крупногабаритных объектов.

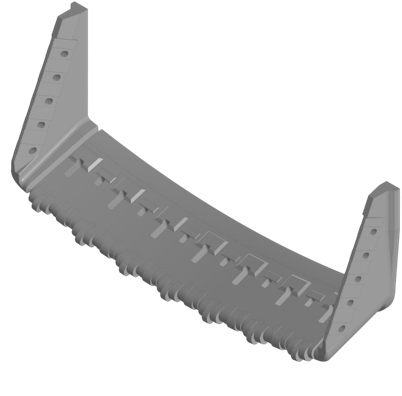

Цифровая 3D-модель отсканированного объекта

Результат: выполнили высокоточное 3D-сканирование объекта непосредственно на производственной открытой площадке. Благодаря использованию метрологического лазерного сканера была получена полная цифровая геометрия ковша с учетом деформаций и износа.

На основе облака точек специалисты провели реверс-инжиниринг и разработали:

• полную параметрическую 3D-модель,
• комплект конструкторской документации для отдельных элементов.


Цифровая 3D-модель отсканированного объекта

Кейс 2. Корпус насоса. Нефтедобывающая промышленность

Процесс 3D-сканирования корпуса насоса

Исходные условия. На предприятии эксплуатировался корпус насоса со сложной внутренней геометрией с несколькими полостями. Документация на изделие была утеряна, а фактическое состояние корпуса отличалось от архивных данных из-за износа и проведенных ранее ремонтов.

Требовалось:

• получить точную цифровую модель корпуса;
• восстановить комплект конструкторской документации;
• обеспечить возможность изготовления нового корпуса или его элементов без риска несовпадения посадочных размеров.

Дополнительная сложность заключалась в том, что объект имел крупные габариты и значительную массу, что делало перемещение на координатно-измерительную машину нецелесообразным.

Метрологическая часть проекта. Сканирование выполнялось с применением метрологического лазерного 3D-сканера KSCAN E. Были оцифрованы:

• наружные поверхности;
• фланцевые соединения;
• посадочные места под подшипники и уплотнения;
• внутренние полости и каналы.

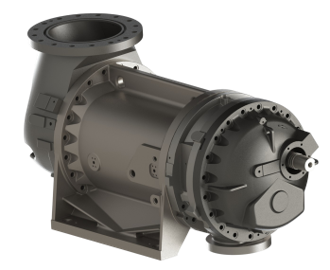

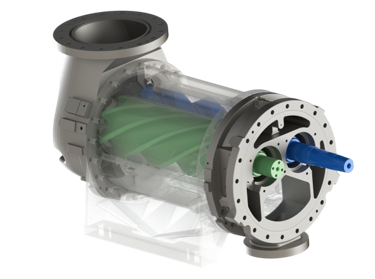

Цифровая 3D-модель корпуса насоса

Результат: Объект был отсканирован на месте — везти его в лабораторию нецелесообразно из-за веса и габаритов. Сканирование позволило захватить наружные поверхности, фланцы, внутренние полости и посадочные места. На основе полученных данных мы построили точную цифровую 3D-модель с учетом всех отверстий детали. Выполнили параметризацию и выпустили полный комплект КД.

Кейс 3. Обшивка речного трамвая. Судостроение

Исходные условия. При модернизации речного трамвая встала задача по восстановлению и доработке внутреннего корпуса и интерьера. Часть документации отсутствовала. Дополнительно требовалось адаптировать внутреннюю поверхность под обновленный интерьер и подготовить полный комплект конструкторской документации для производства.

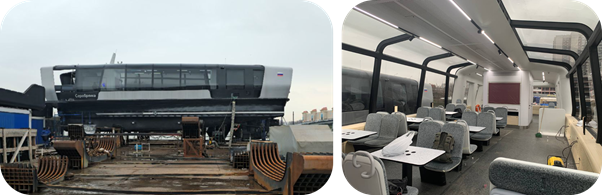

Речной трамвайчик Серебрянка

Метрологическая часть проекта. Сканирование выполнялось промышленным лазерным 3D-сканером AM.TECH TrackScan Sharp E.

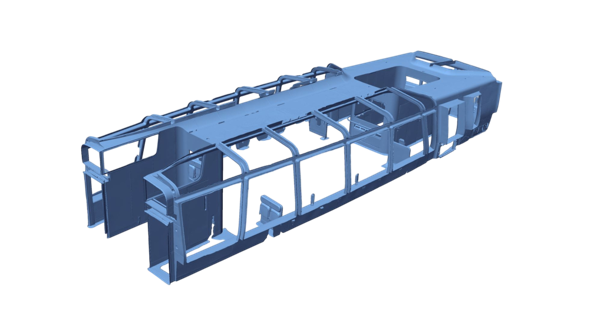

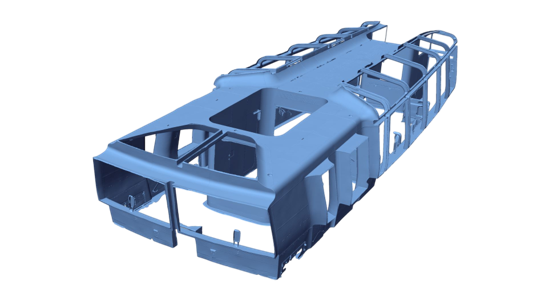

Цифровая модель корпуса и внутреннего пространства речного трамвайчика

Результат. На основе полученного облака точек была создана точная цифровая модель корпуса и внутреннего пространства. В ходе работы была построена параметрическая модель внешней поверхности, разработана модель внутреннего корпуса, подготовлена документация для изготовления и монтажа элементов обшивки.

Кейс 4. Входной контроль металлоконструкции пролетного строения моста. Мостостроение

Исходные условия. Требовалось проверить соответствие геометрии пролетного строения требованиям конструкторской документации перед отправкой на строительную площадку. Выявить возможные деформации, отклонения по узлам и геометрии конструкции. Конструкция находилась в сборочном цеху. Традиционный контроль ручным инструментом позволил бы проверить лишь отдельные линейные размеры, но не дал бы полной картины по пространственному положению всех элементов конструкции и узловых соединений.

Метрологическая часть проекта. Сканирование было выполнено промышленным лазерным 3D-сканером TrackScan Sharp S. Благодаря беспроводной связи и мобильности сканирующей системы оператор свободно перемещался вокруг конструкции по цеху, сканируя объект со всех сторон. Время сканирования — 3 часа.

Результат:

• Получена полная полигональная 3D-модель пролетного строения с захватом всех несущих элементов и узловых соединений.

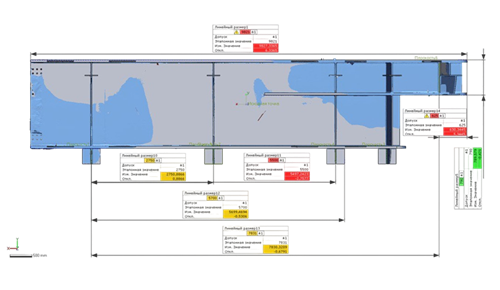

• Построена цветовая карта отклонений фактической геометрии от полученной после сканирования 3D-модели
• Установлено соответствие геометрии требованиям КД, отклонения находятся в пределах допуска.
• Сформирован цифровой паспорт изделия с протоколом контроля геометрии для приемки ОТК и последующей передачи заказчику.
• Данные сохранены в архив для последующего мониторинга состояния конструкции в процессе эксплуатации.

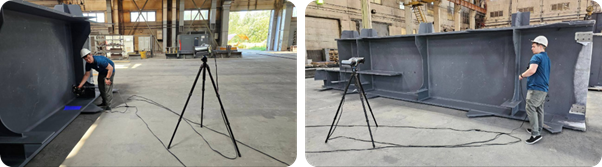

Процесс сканирования металлоконструкции пролетного строения моста в цеху

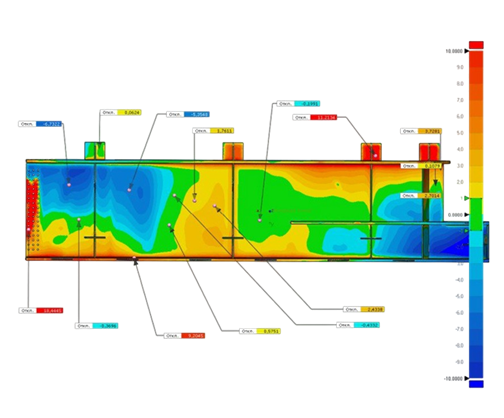

Цветовая карта отклонений фактической геометрии от проектной 3D-модели

Заключение

Рынок промышленной метрологии уже знаком с 3D-сканерами. Они стали рабочим инструментом в цехах и лабораториях. Но до недавнего времени инженерам приходилось выбирать сканер в зависимости от габаритов изделия, сложности геометрии, условий эксплуатации. Часто требовалось несколько устройств под разных типов задач.

Сейчас ситуация меняется. На рынок вышли интеллектуальные многофункциональные приборы. Они соединяют в одном устройстве несколько технологий сканирования, работают в беспроводном режиме, имеют разные функции сканирования.

Такие сканеры, как KSCAN E, закрывают потребности всего цеха одним устройством. Шесть режимов работы, встроенная фотограмметрия для крупных объектов, автономность за счет беспроводного сканирования — это не просто набор характеристик. Это означает, что метрологу больше не нужно покупать три разных прибора под разные задачи. Один универсальный инструмент экономит бюджет и упрощает работу.
