Лазерный трекер TrackScan P42
am-tech.ru
3D-сканеры
Лазерный трекер TrackScan P42
am-tech.ru
- Точность, мм — до 0,025
- Точность, мм, до new — 1
- Объемная точность, мм new — 1
- pa_doveritelnaja-verojatnost-new — 1
- Разрешение, мм, до new — 1

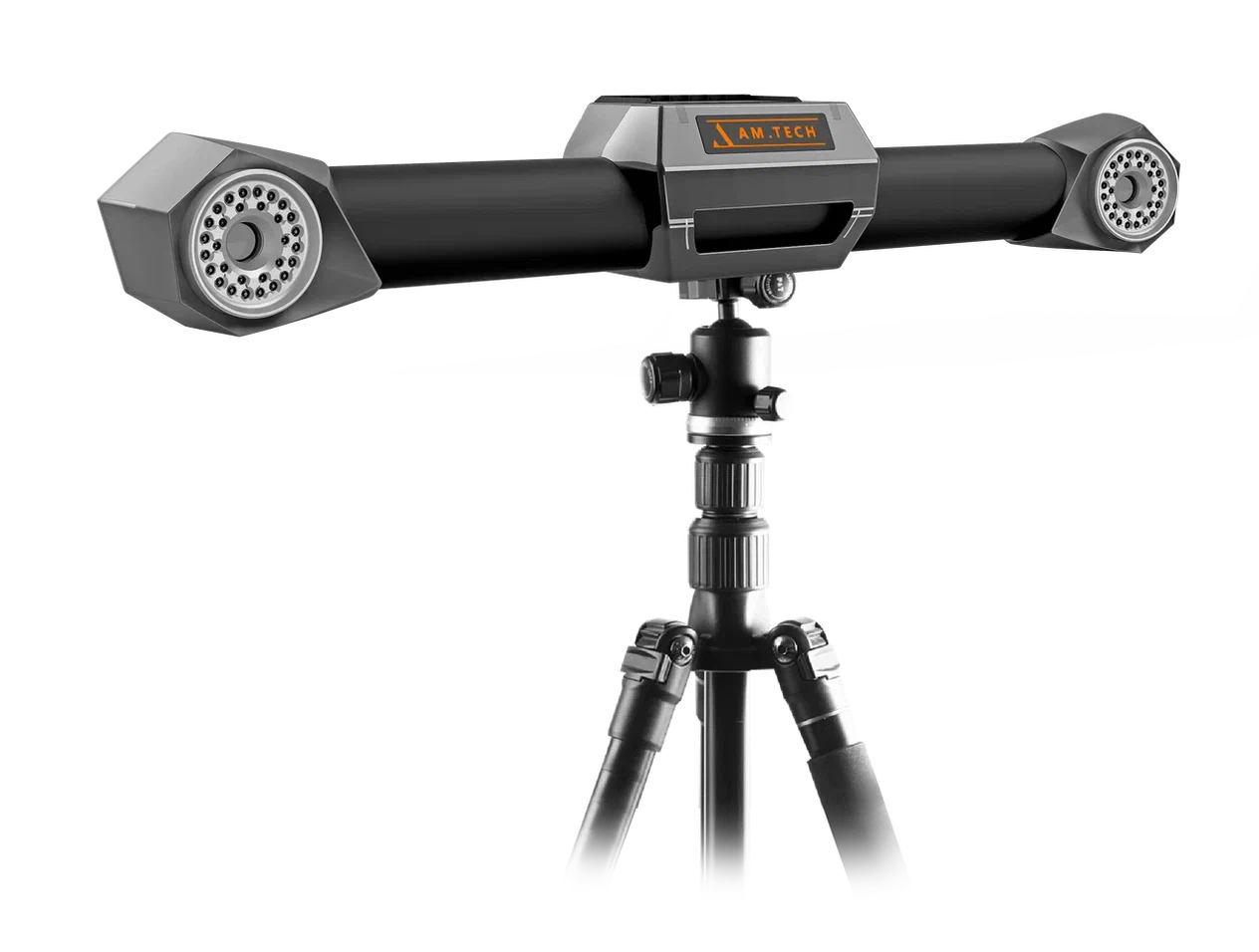

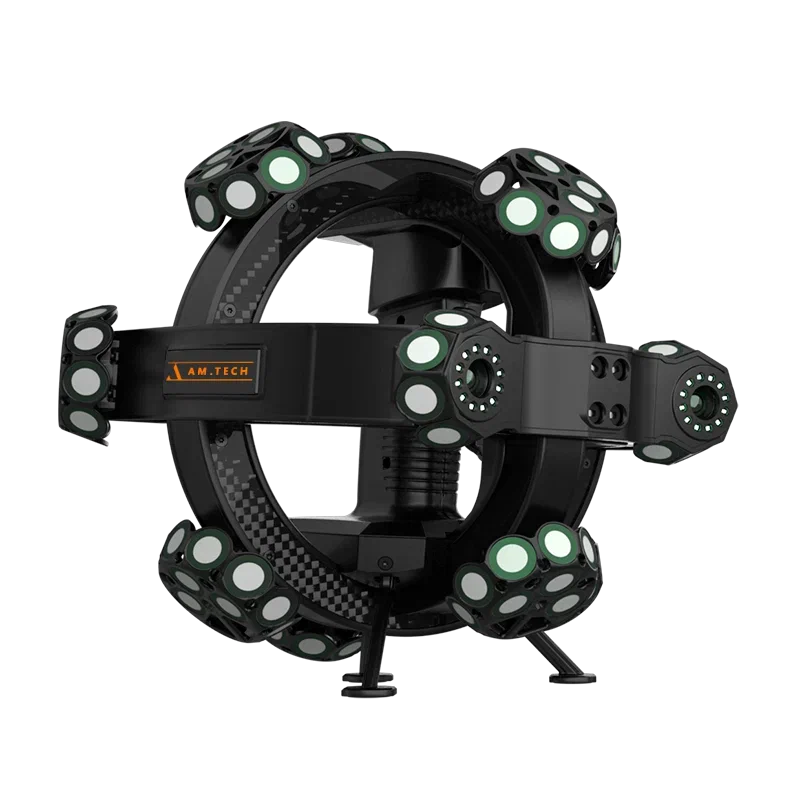

Система TrackScan P42 обеспечивает высокоточное 3D-сканирование без маркеров. В сочетании с технологией трехмерного лазерного сканирования и высокоточным динамическим отслеживанием с помощью оптического трекера E-Track она обеспечивает быстрый и точный сбор данных.
Система комплектуется портативной координатно-измерительной машиной I-Probe (беспроводной КИМ) с повторяемостью до 0.030 мм в точке. (Опционально)
TrackScan P42 может работать в сочетании роботами манипуляторами (Robot-Arm) для автоматизированных измерений и контроля, что позволяет использовать его для потоковых измерений на конвейерах.
Лазерный трекер TrackScan P42 - Описание
Лазерный трекер TrackScan P42 - Преимущества
Лазерный трекер TrackScan P42 - Характеристики
| Точность, мм | до 0,025 |
| Точность, мм, до new | 1 |
| Объемная точность, мм new | 1 |
| pa_doveritelnaja-verojatnost-new | 1 |
| Разрешение, мм, до new | 1 |
| Источник излучения new | 1 |
| Глубина резкости, мм new | 1 |
| Габариты сканера, мм new | 1 |
| Габариты системы, мм new | 1 |
| Скорость измерений, до new | 1 |
| Вес системы, кг new | 1 |
| Вес сканера, кг new | 1 |
| Объемная точность, мм/м | объем 10,4 м<sup>3</sup>-0,064 мм <br>объем 18,0 м<sup>3</sup>-0,078 мм |
| Объемная точность с фотограмметрией MSCAN L15, мм/м | 0,044 + 0,015 |
| Доверительная вероятность | 0,95 |
| Возможность работы со щупом | I-Probe, повторяемость в одной точке 0,03 |
| Разрешение, мм | 0,020 |
| Скорость измерений, точек/сек | 1 900 000 |
| Область сканирования (поле зрения), мм | 500х600 |
| Оптимальное расстояние до объекта, мм | 300 |
| Источник излучения | сверхбыстрое сканирование: 17 синих лазерных крестов (34 линии)<br>сканирование глубоких отверстий: 1 синяя линяя<br>сканирование в высоком разрешении: 7 синих параллельных линий |
| Глубина резкости, мм | 400 |
| Размеры измеряемого объекта, м | 0,2-6 (рекомендуемый) |
| Габариты, мм | 1100х170х180 (трекер) <br>298х287х230 (сканер) |
| Температура окружающей среды, °C | от -10 до +40 |
| Наличие в реестре средств измерений | да |
| Класс лазера (безопасность для глаз) | Класс II (безопасно для глаз) |
| Вес, кг. | 6,95 (трекер) <br> 1,7 (сканер) |
| Страна производства | Китай |
