3D-сканирование крышки для изменения положения отверстий

Коротко: Заказчику нужно было изменить положение отверстий в существующей крышке без полной перестройки модели. Мы отсканировали деталь на его площадке и передали точную цифровую геометрию: все работы заняли 2 часа.

Задача

Типичная задача в машиностроении и спецтехнике: деталь уже существует, но в неё нужно внести изменения — перенести отверстия. Ошибка в позиционировании скажется на сборке, поэтому нужна точная геометрия всей детали, а не отдельные замеры.

Решение

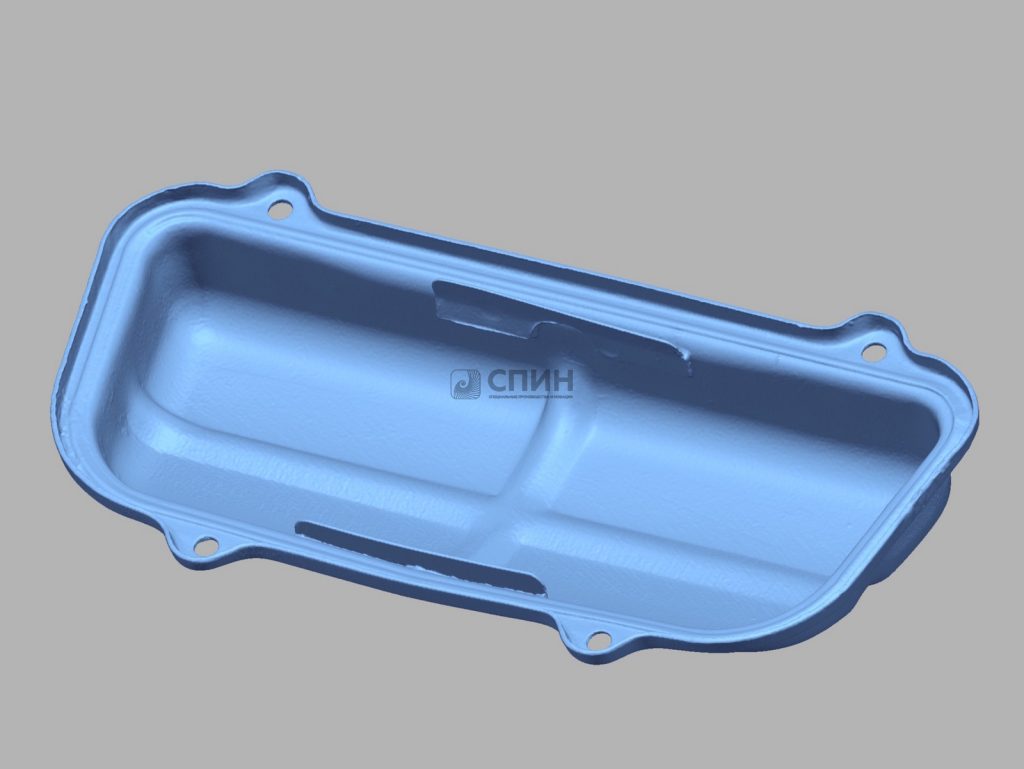

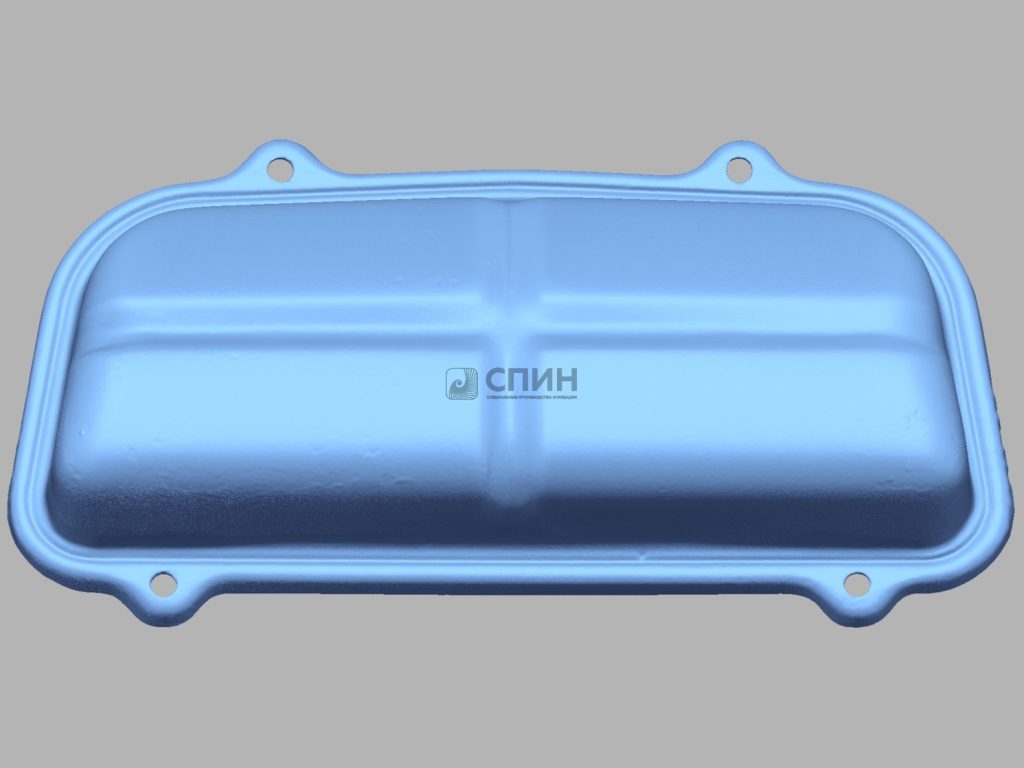

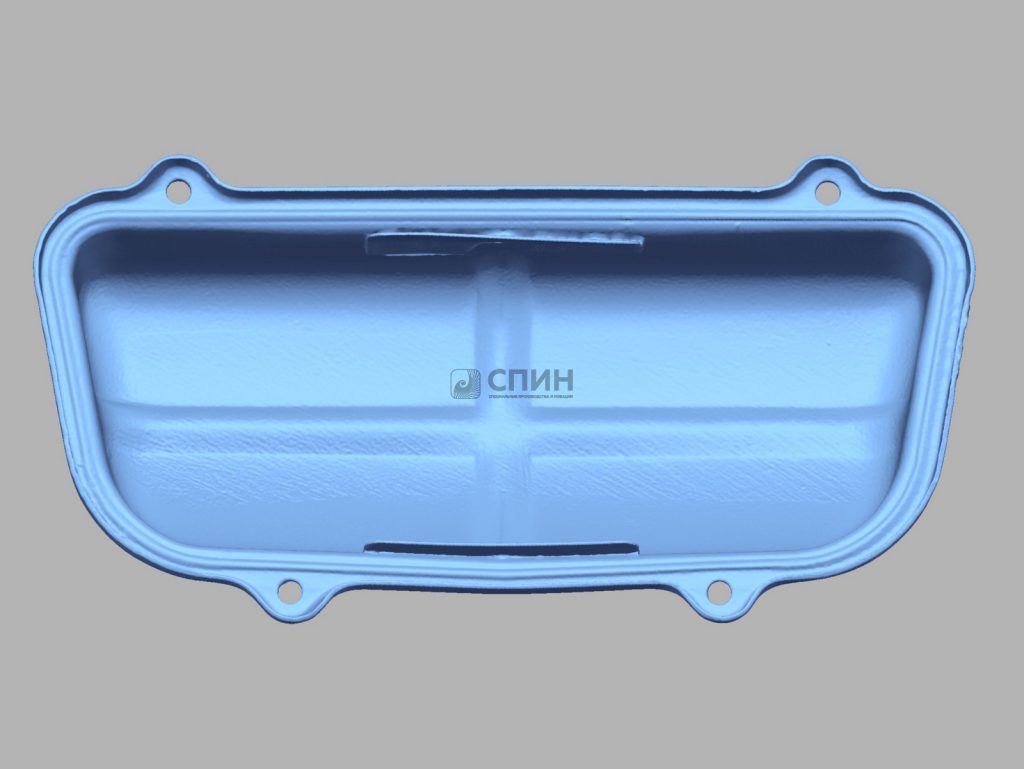

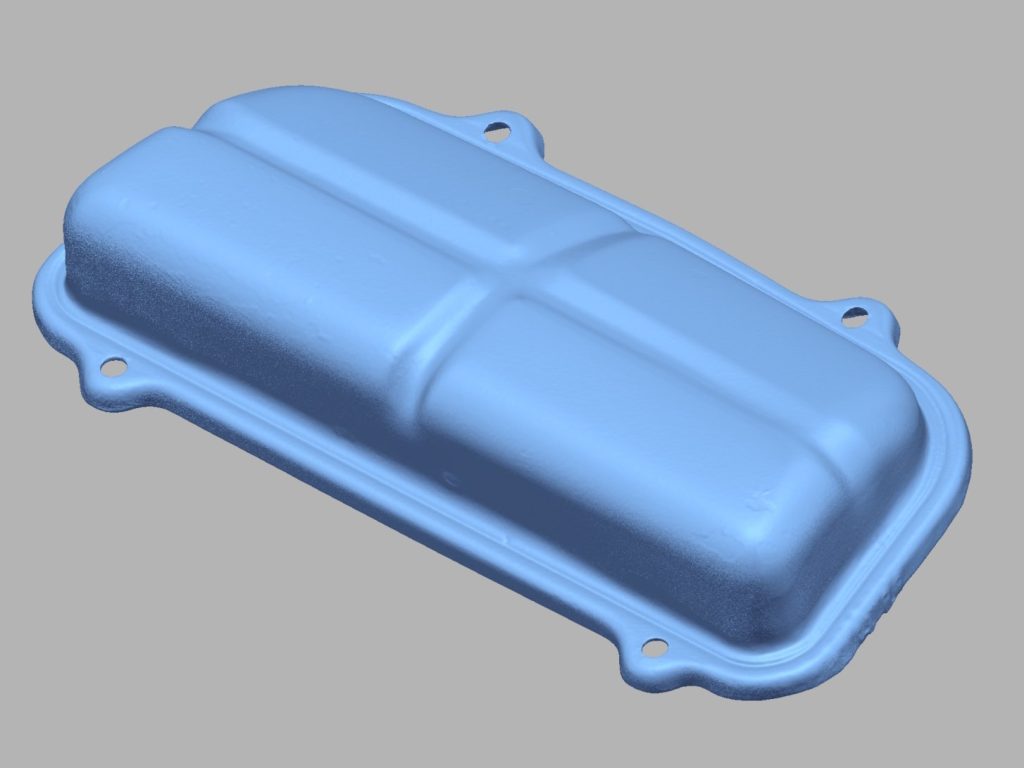

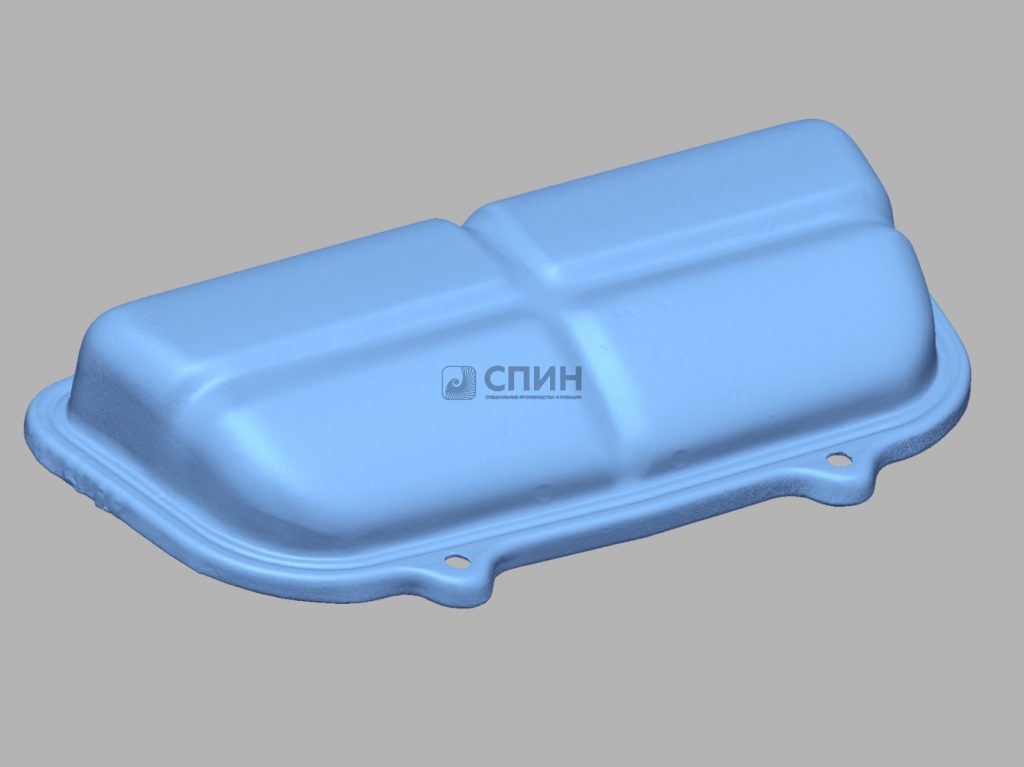

Крышку отсканировали портативным сканером AM.TECH KSCAN MAGIC прямо у заказчика. Сканер зафиксировал всю геометрию, включая текущее положение отверстий, с точностью 20 мкм. Сканы сшили в единое тело в специализированном ПО.

Результат

• точный 3D-скан, по которому изменили положение отверстий без ошибок;
• вместо ручных замеров и перепроектирования с нуля — 2 часа работы;
• сохранена исходная конструкция детали.

Такой подход подходит для любых модификаций существующих деталей, где важны форма и взаимное расположение поверхностей. Подробнее — 3D-сканирование и контроль геометрии.

Нужна похожая работа? Пришлите фото, чертёж или модель детали — инженер AM.TECH оценит задачу и срок: +7 (495) 109-11-91, sales@am-tech.ru. Все услуги — в разделе услуги.
