Промышленные 3D сканеры: оборудование для реверс-инжиниринга и контроля качества

Промышленный 3D-сканер — бесконтактная измерительная система: она снимает поверхность детали и формирует облако точек или полигональную сетку, по которым контролируют отклонения от CAD-модели и восстанавливают конструкторскую документацию. В каталоге AM.TECH — ручные и трекерные 3D-сканеры для деталей и узлов и геодезические лазерные сканеры для зданий и площадок.

На производстве промышленное сканирование используют там, где нужно сопоставить фактическую геометрию изделия с CAD-моделью, восстановить цифровую документацию по существующей детали или получить данные для метрологического анализа. Такой подход востребован в конструкторских подразделениях и службах контроля качества.

Какие промышленные 3D-сканеры есть в каталоге

Цена всех систем — по запросу: она зависит от модели, комплектации и программного обеспечения.

Основные задачи промышленного сканирования

Профессиональный 3D-сканер позволяет работать не только с отдельными размерами, но и с геометрией поверхности в целом. Полученные данные можно использовать для сравнения с номинальной моделью, построения сечений и анализа отклонений.

• Реверс-инжиниринг (обратное проектирование). Сканирование помогает восстановить геометрию готовой детали и использовать её как основу для построения CAD-модели и подготовки конструкторской документации.
• Контроль геометрии и отклонений. Цифровой результат сканирования сопоставляют с номинальной CAD-моделью и находят участки, требующие дополнительного анализа. Например, в кейсе с тяговым агрегатом карта отклонений показала смещение отверстий.
• Инспекция литья и штамповки. Оцифровка поверхности применяется в литейном производстве и штамповке для оценки формы изделий, выявления деформаций и сравнения фактической геометрии с проектной.
• Сканирование крупных сборочных узлов. Портативные и трекерные системы позволяют выполнять измерения габаритных объектов непосредственно в производственной зоне без обязательного перемещения изделия в лабораторию на стационарную установку.

Преимущества оптических и лазерных сканеров

Оптические системы выполняют бесконтактное считывание геометрии поверхности. Камеры сканера фиксируют подсветку на поверхности, а программное обеспечение пересчитывает кадры в координаты точек. В зависимости от модели оборудование может использовать лазерную подсветку, структурированный свет, фотограмметрию, внешний оптический трекер или сочетание нескольких методов. Выбор технологии зависит от размеров объекта, поверхности и требований к измерению.

• Неразрушающий и быстрый контроль. На деталь не нужно механически воздействовать, а за один сеанс система собирает массив данных по всей поверхности — быстрее последовательных ручных обмеров. Это удобно при работе с готовыми изделиями, формами и ответственными компонентами.
• Работа с деталями сложной геометрической формы. Сканирование подходит для криволинейных поверхностей, переходов, пазов и других элементов, которые сложно полноценно описать набором отдельных ручных измерений.
• Интеграция с CAD/CAM-системами. В представленных AM.TECH решениях результаты могут экспортироваться в распространённые форматы, включая STL, OBJ и PLY, для дальнейшей обработки в инженерном программном обеспечении.

Метрологический статус

В характеристиках большинства моделей SIMSCAN, KSCAN, 3DeVOK, NimbleTrack и TrackScan указано, что они внесены в реестр средств измерений. Точность у этих моделей нормирована (у большинства — с доверительной вероятностью 0,95), объёмная точность указана в карточках большинства из них. Если результаты сканирования пойдут в документы ОТК, проверьте статус выбранной модели в её карточке и запросите сведения о реестровой записи вместе с КП.

Как выбрать и купить промышленный 3D-сканер

Выбор измерительной системы начинается с технической задачи: универсального сканера нет, и конфигурация для небольших компонентов отличается от конфигурации для крупногабаритных конструкций.

При подборе стоит учитывать:

• точность и разрешение — они должны соответствовать допускам изделия и размеру элементов, которые требуется контролировать;
• объём сканируемой зоны — важен с учётом габаритов детали или сборочной единицы;
• портативность — имеет значение, если измерения выполняются в цехе, на производственной площадке или непосредственно на установленном оборудовании;
• программное обеспечение — следует определить, какие операции нужны после сканирования: построение сетки, сравнение с CAD, подготовка отчёта или данные для реверс-инжиниринга;
• комплектацию и сервис — обучение, гарантия, техническая поддержка, калибровка и доставка должны оцениваться вместе с характеристиками системы.

Специалисты AM.TECH изучат техническое задание, подберут конфигурацию и проведут демонстрацию. Типовые сценарии контроля разобраны в статье о выборе сканера для ОТК. Чтобы получить КП, пришлите чертёж или 3D-модель изделия, материал и допуски: телефон +7 (495) 109-11-91, почта office@am-tech.ru.

Частые вопросы

Чем промышленный 3D-сканер отличается от бытового?

Метрологическими характеристиками и задачами. У ручных и трекерных моделей каталога точность — от 0,015 до 0,1 мм; у большинства из них нормирована объёмная точность (по длине объекта или объёму зоны измерений) и есть отметка о внесении в реестр средств измерений. Такие сканеры рассчитаны на контроль по CAD-модели и реверс-инжиниринг в цехе. У геодезических сканеров точность другого порядка: по карточкам, до 5 мм у GLS1000 и до 5 см у FLS10.

Можно ли работать сканером прямо в цехе?

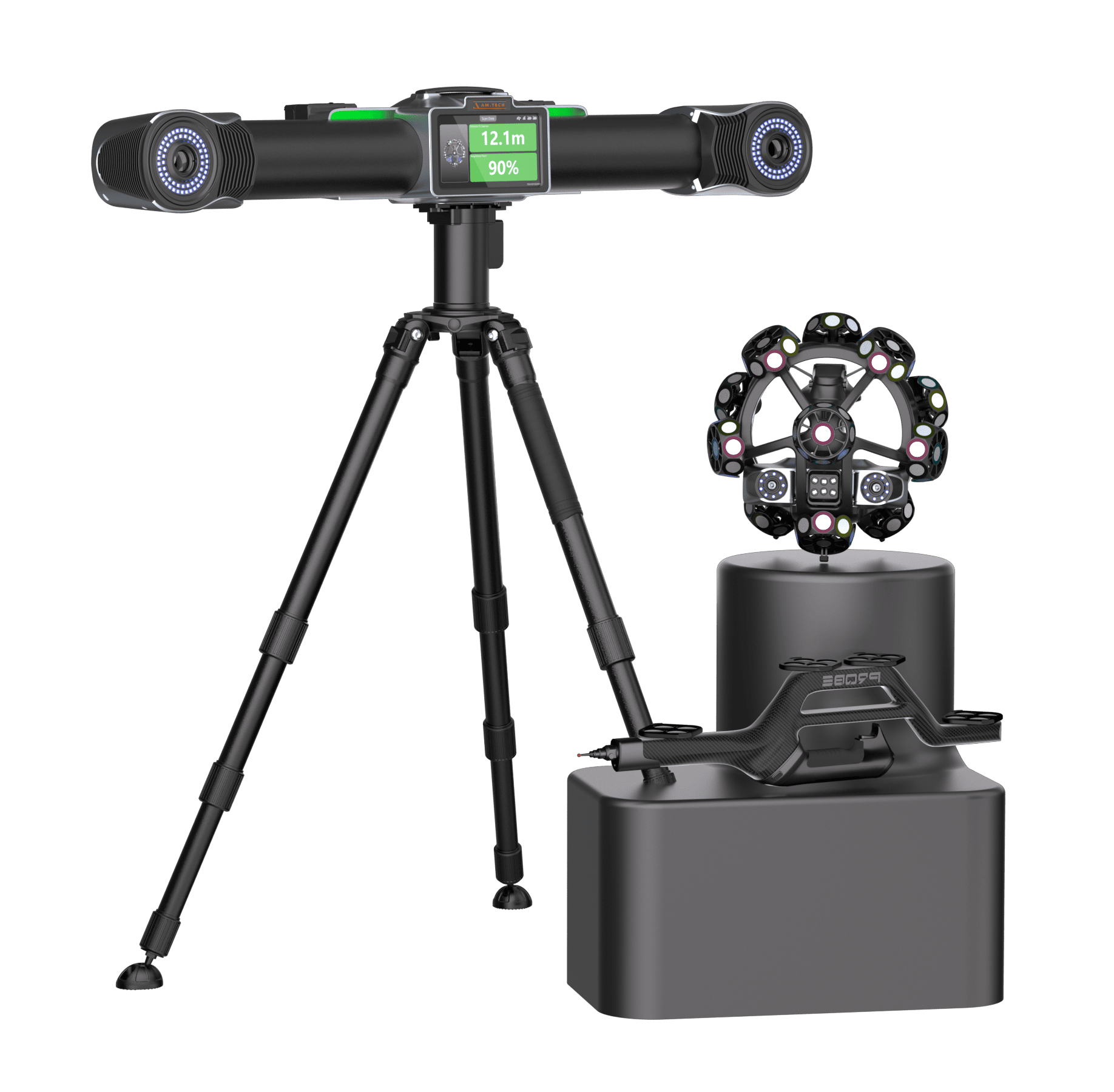

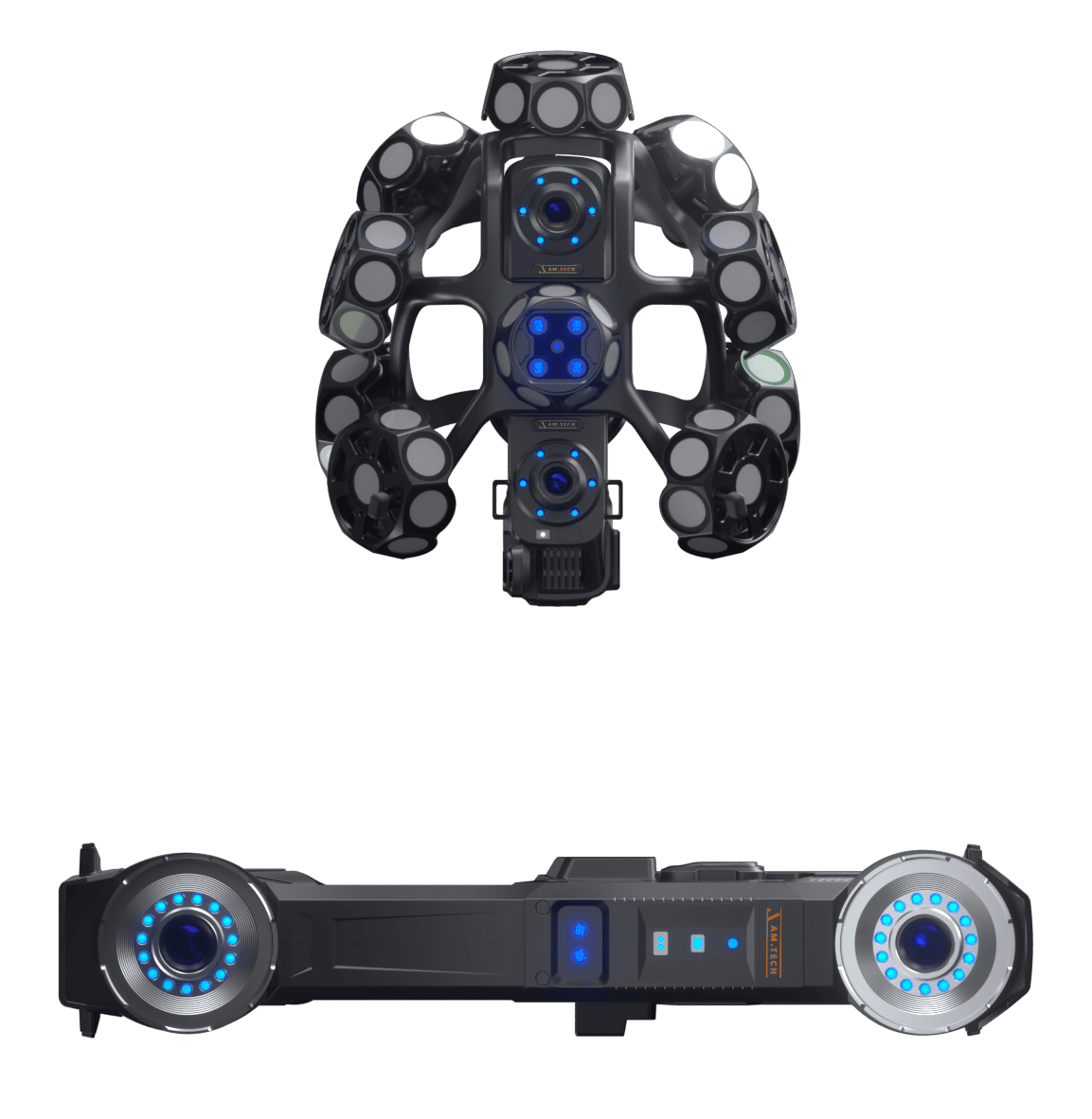

Да. Ручные и трекерные системы переносят к изделию; рабочая температура большинства моделей — от −10 до +40 °С. Без кабеля работают ручные SIMSCAN S и E, KSCAN E и X, а также системы с трекером NimbleTrack C, C+ и E, TrackScan GO C и E, TrackScan Sharp, Sharp S, E и Z — всё по данным карточек.

Можно ли купить 3D-сканер в лизинг?

Да. 3D-сканеры AM.TECH доступны в лизинг с партнёром ВЕЛКОР: предварительные условия финансирования и график платежей готовятся по заявке.
