Технологии промышленного 3D-сканирования

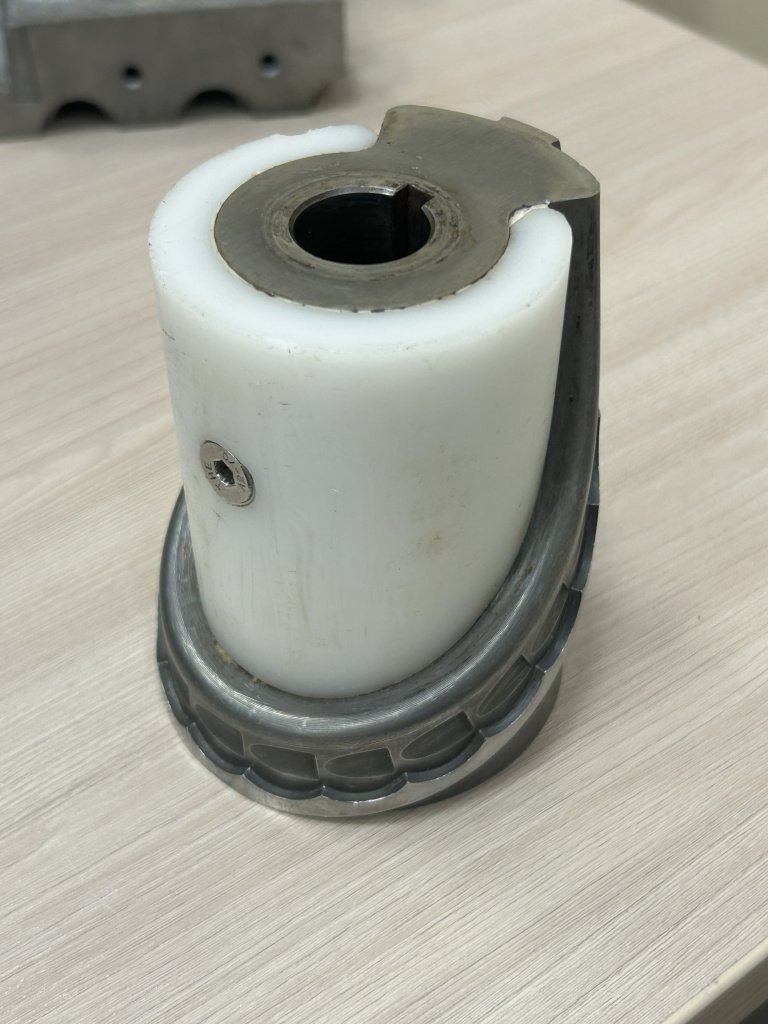

Коротко: Заказчик передал формирующий барабан, собранный из нескольких деталей, и попросил переработать его в одну цельную деталь для изготовления аддитивными технологиями. Мы оцифровали узел и по скану построили новую твердотельную модель.
Сложная геометрия

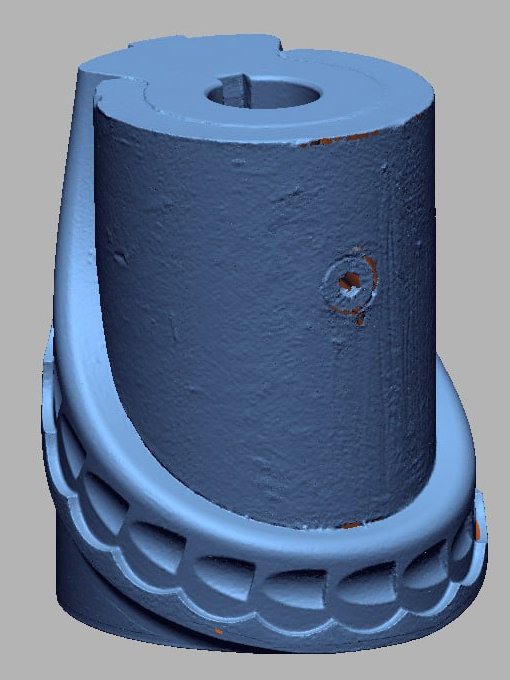

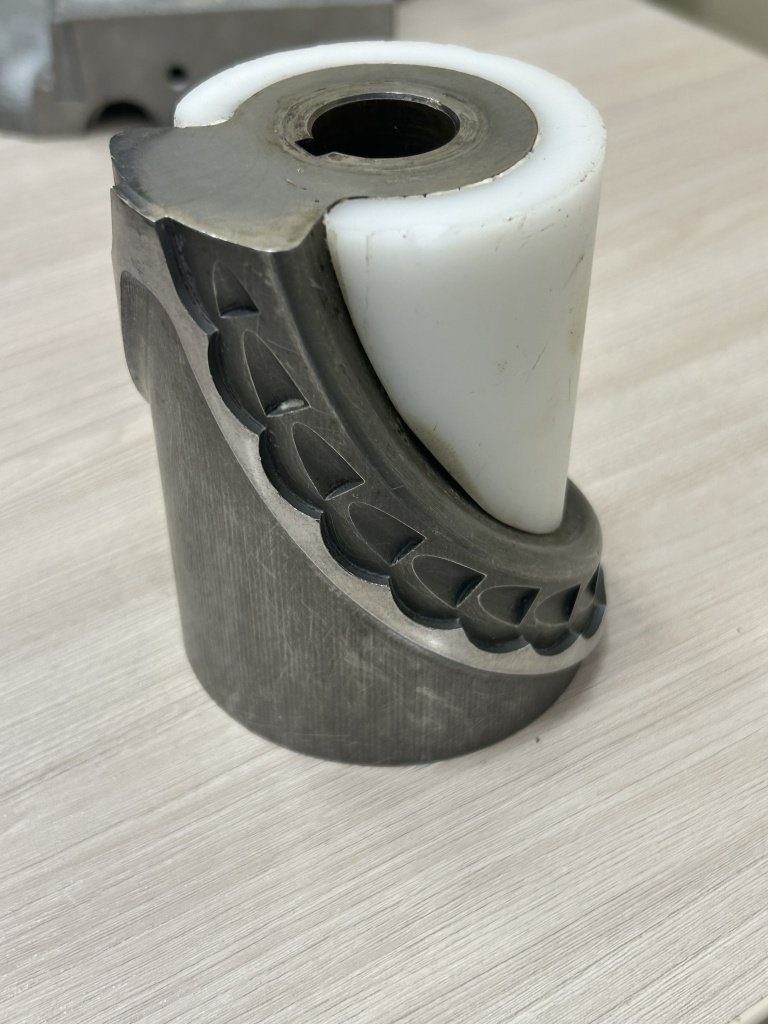

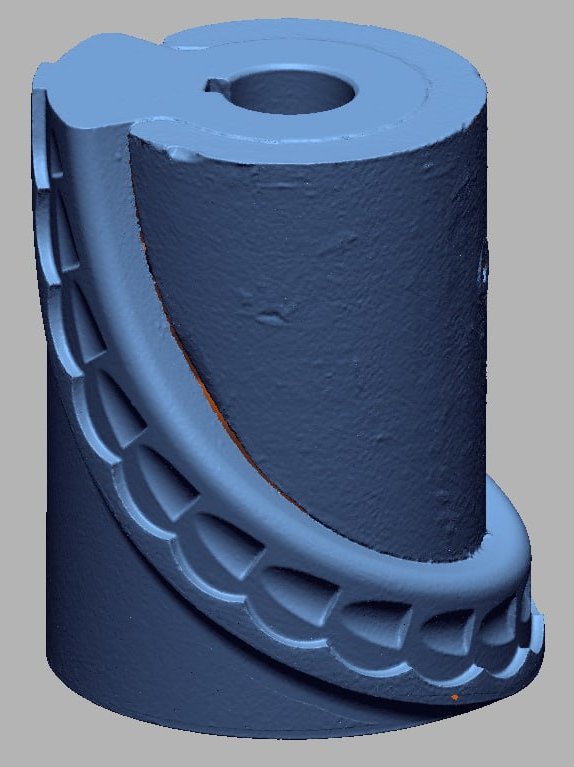

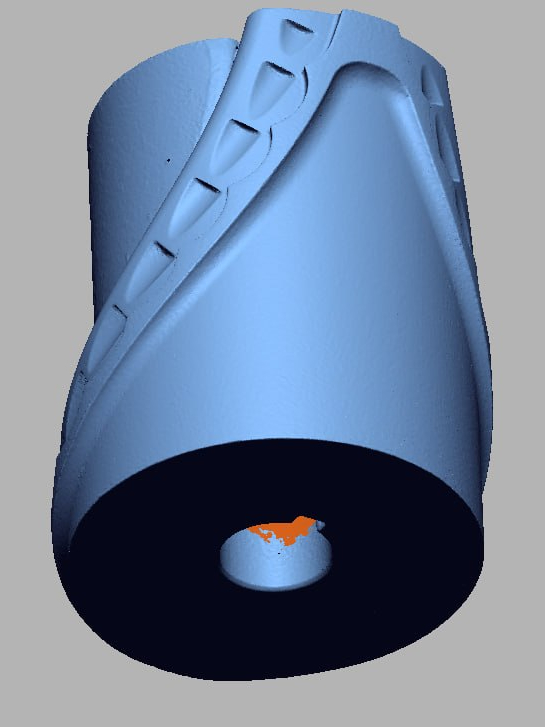

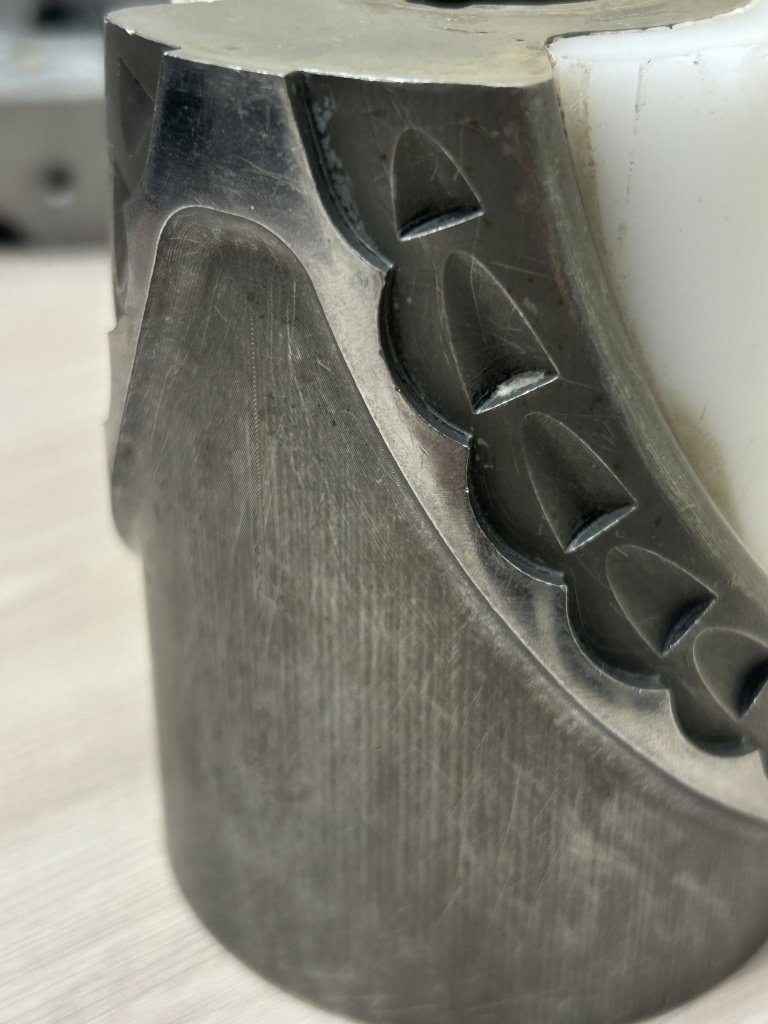

У барабана цилиндрическая основа, профилированная рабочая поверхность, вырезы и переходы между элементами. Восстанавливать такую форму по ручным замерам долго и неточно, поэтому первым этапом стало 3D-сканирование. Полная оцифровка заняла около 2 часов.
Вместо нескольких деталей — одна
При моделировании мы не копировали разделение на компоненты, а перестроили геометрию в одну деталь, сохранив форму и основные элементы исходного барабана. Построение модели заняло около 8 часов.
Это типичный выигрыш аддитивного производства: то, что традиционно собирают из нескольких деталей, можно изготовить единым изделием — например, 3D-печать металлом.
Что получил заказчик

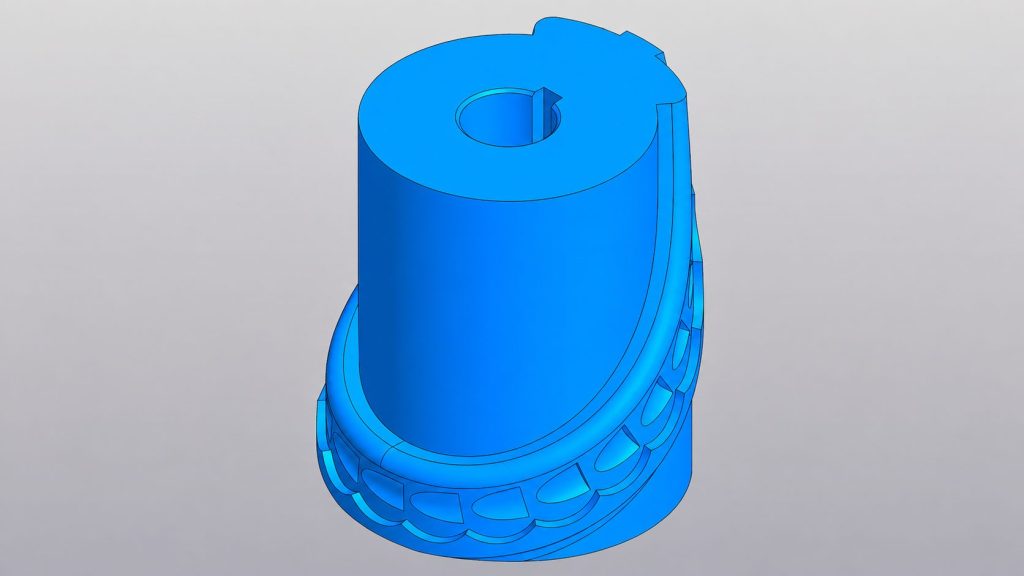

Цельную твердотельную модель в формате STEP. Её можно открыть в любой инженерной CAD-системе, добавить технологические припуски и адаптировать под способ производства. Подробнее — реверс-инжиниринг.
