Технологии промышленного 3D-сканирования
Коротко: У строительной компании сломалась пластиковая деталь, без которой нельзя было продолжать работы на объекте. Чертежей не было. Мы отсканировали обломки, собрали из них единую цифровую модель и напечатали две новые детали на промышленном принтере AM.TECH SLA-600. От сканирования до готовых деталей — 16 часов.
Задача

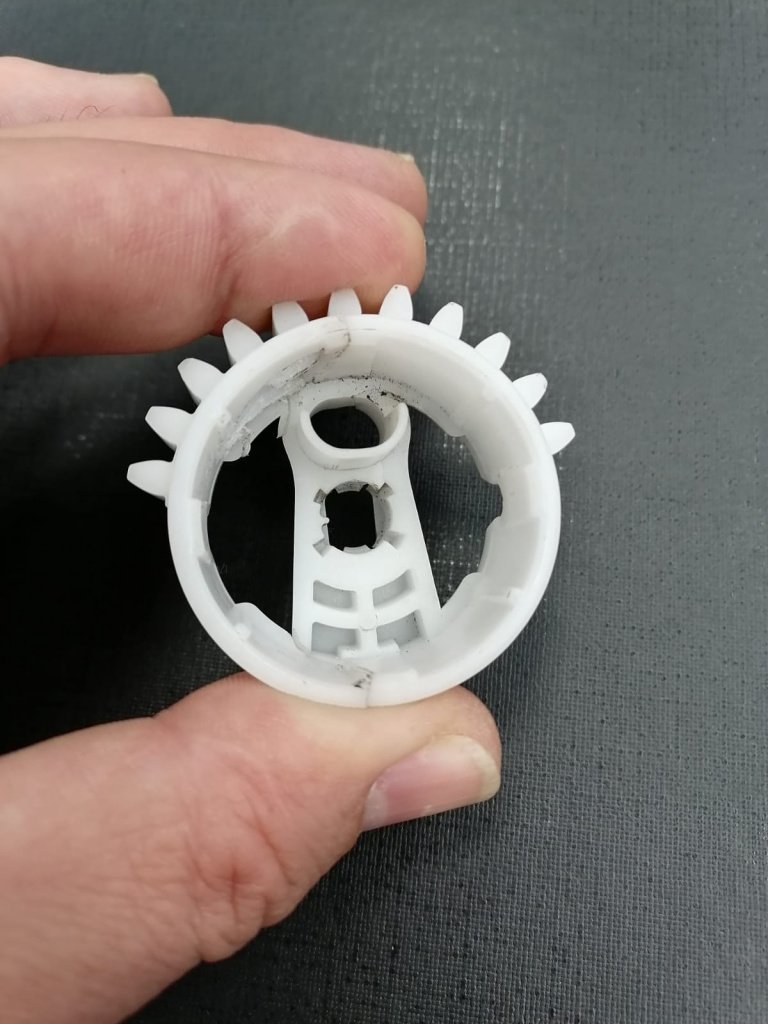

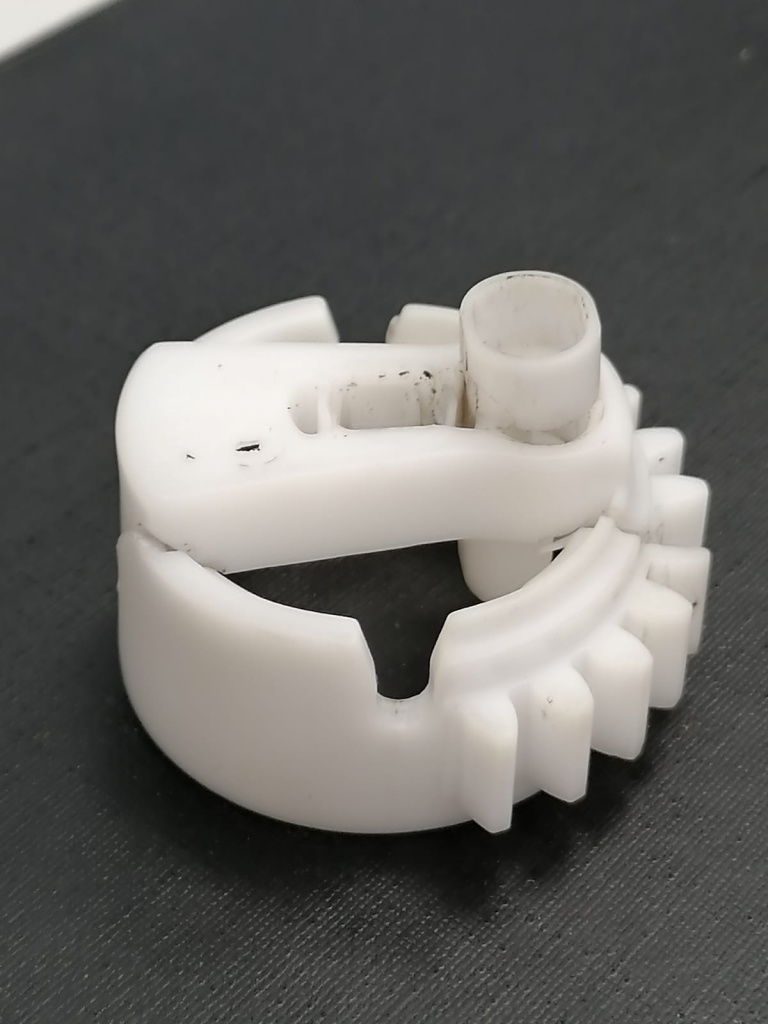

Деталь пришла склеенной для транспортировки. Восстанавливать её без модели заказчику казалось долгим и дорогим. Нужно было получить точную геометрию, построить модель и изготовить деталь из материала, который выдержит рабочие нагрузки.
Сканирование обломков

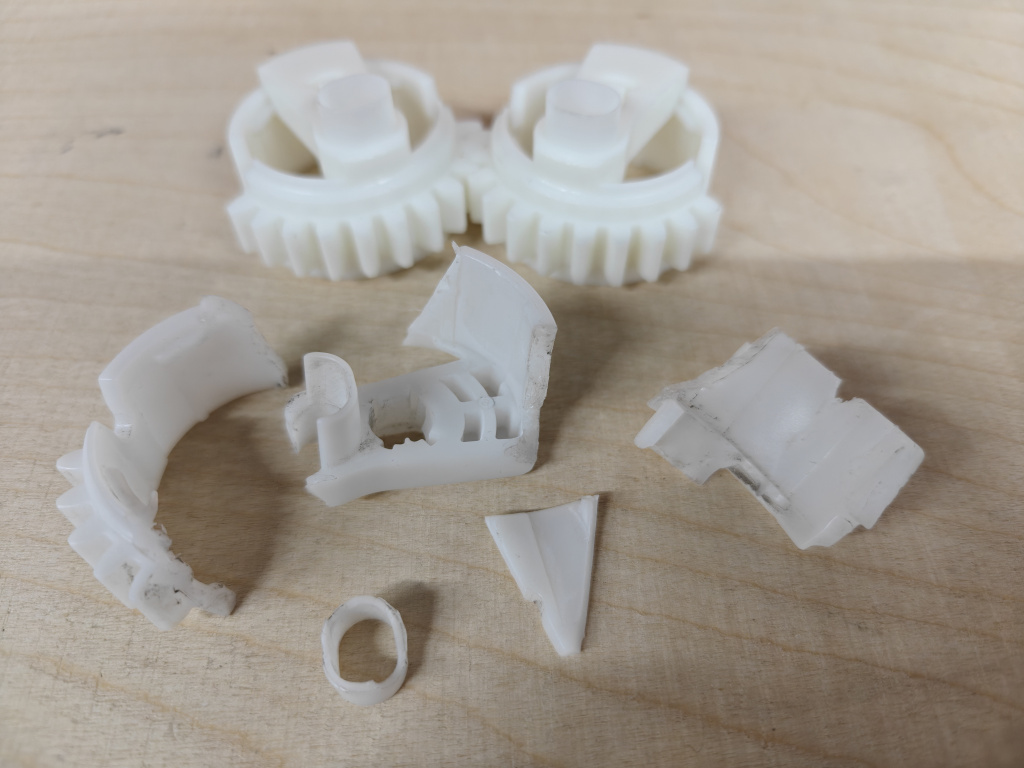

Чтобы клей не исказил геометрию, деталь аккуратно разобрали обратно на фрагменты и отсканировали каждый сканером AM.TECH KSCAN MAGIC с точностью 20 мкм. Сканирование заняло 2 часа.
Моделирование

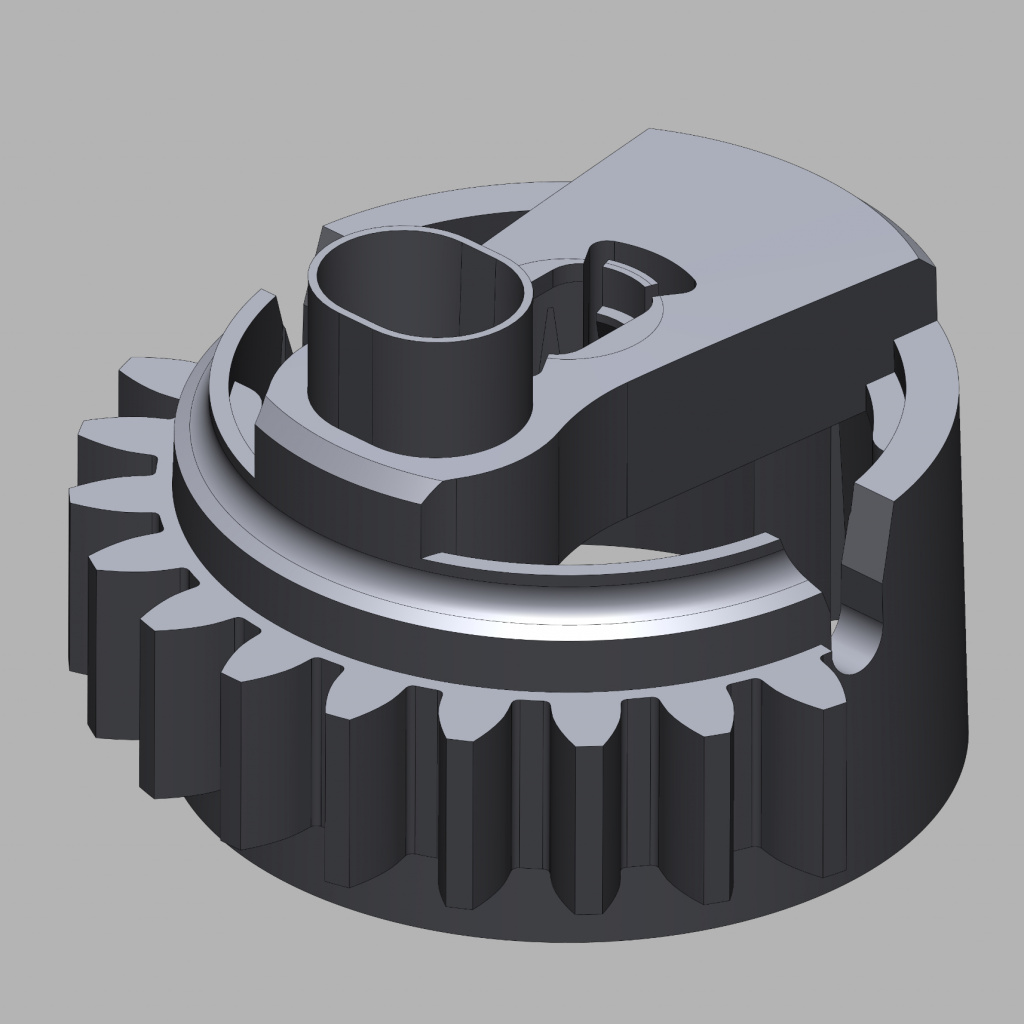

Фрагменты совместили в единую цифровую модель и проверили геометрию в специализированном ПО. На моделирование ушло 6 часов, результат — STL-модель, подготовленная под SLA-печать.
Печать и постобработка

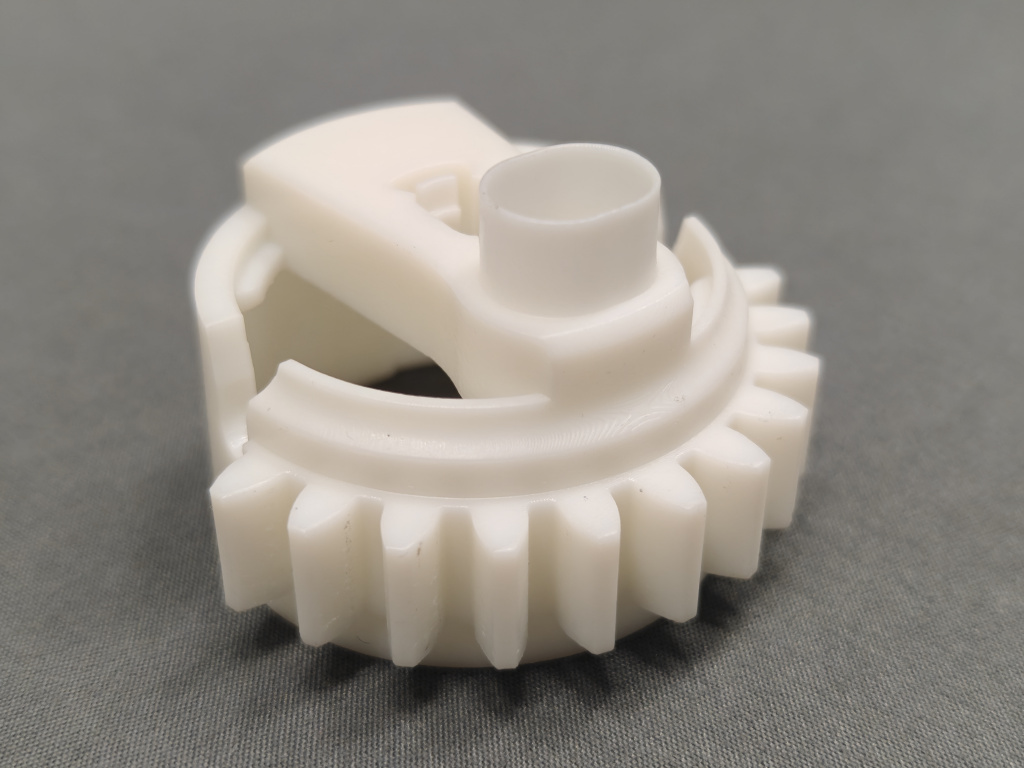

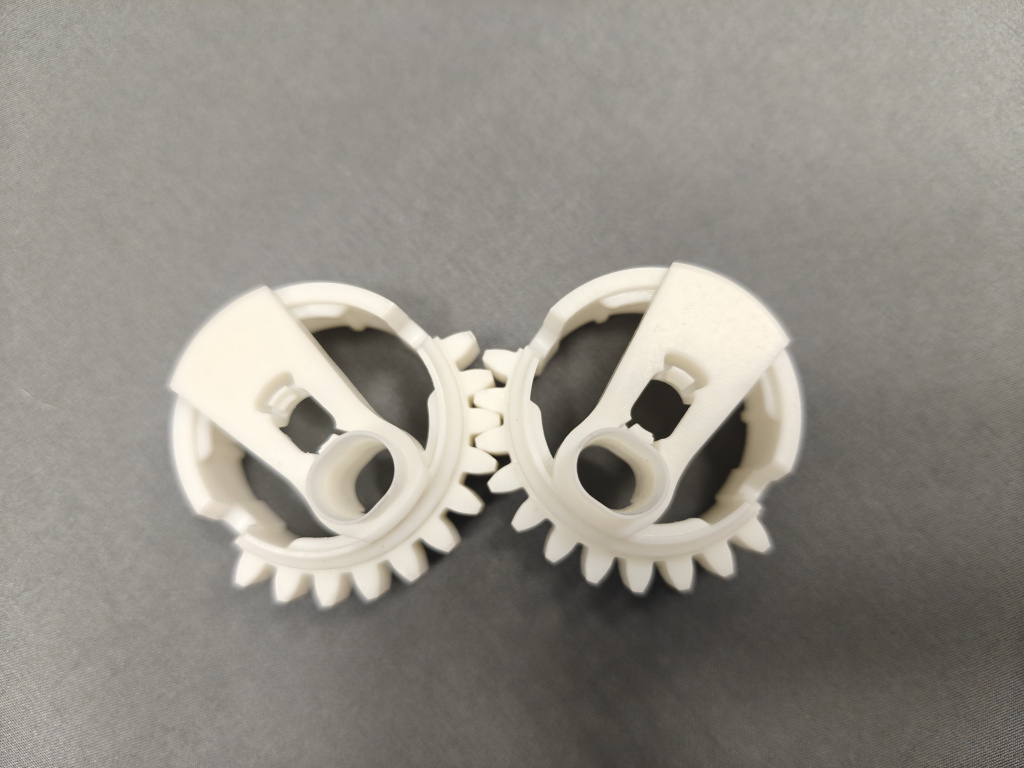

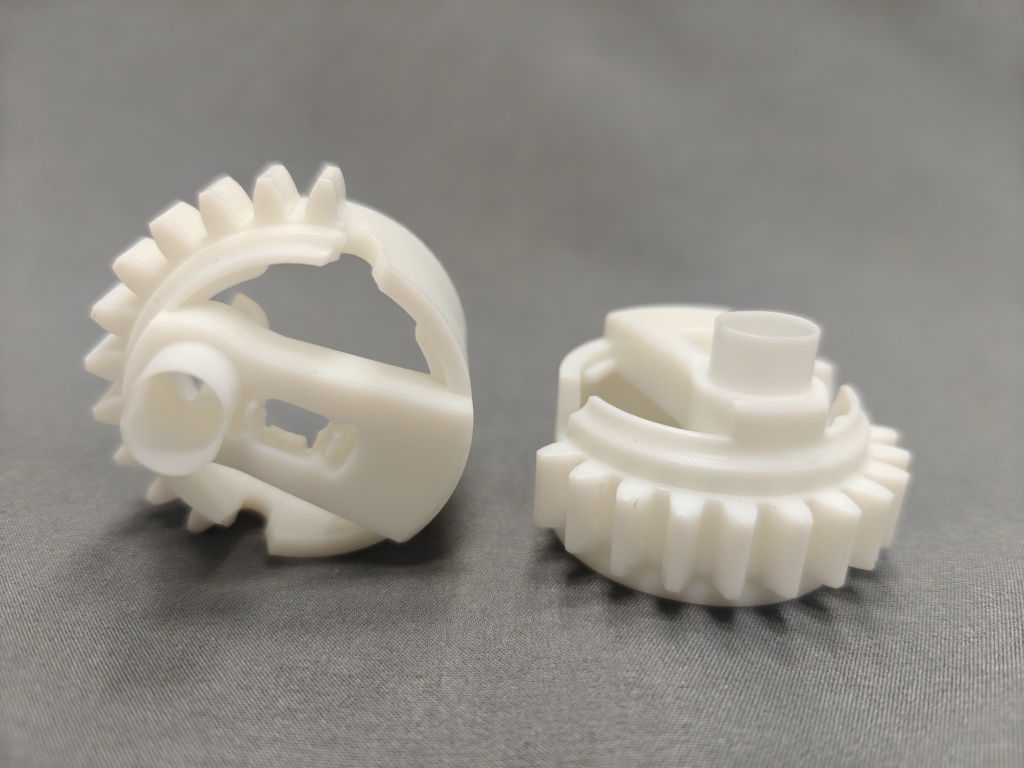

Детали напечатали на AM.TECH SLA-600 из фотополимера, подобранного по прочности и эксплуатационным условиям. Печать и обработка — 8 часов. Две готовые детали проверили на соответствие оригиналу. Подробнее о технологии — на странице SLA-печать.
Результат
- функциональные детали без новых чертежей и заказа у производителя;
- общий срок — 16 часов вместо недель на традиционное изготовление;
- цифровая модель, по которой компания может заказывать детали повторно.
