Аддитивное производство металлических изделий вышло из категории экспериментального прототипирования и стало штатным этапом машиностроительного цикла. Прямой синтез из металлических порошков позволяет обойти фундаментальные ограничения механической обработки и литья: исчезает потребность в сложной технологической оснастки, снижаются или исключаются затраты на многоосевую фрезеровку сложных поверхностей. Сквозное внедрение топологической оптимизации трансформирует геометрию узлов, снижая массу конструкций на 30–50% при сохранении или увеличении их жесткостных характеристик.
Однако экономика аддитивного производства жестко привязана к физике процесса формирования слоя. Металлическая печать остается высокозатратным процессом, где капитальные вложения в единицу оборудования измеряются десятками миллионов рублей. Ошибка в выборе технологии 3D-печати металлами (SLM, EBM или MBJ) на этапе внедрения аддитивных технологий влечет за собой серьёзные финансовые потери. Цель данной статьи — провести сравнительный анализ трех основных технологий 3D-печати, использующих металлический порошковый слой: селективного лазерного плавления (SLM), электронно-лучевой плавки (EBM) и струйного нанесения связующего (MBJ). На основе физики процессов сформирован прикладной алгоритм выбора технологии, минимизирующий риски при проектировании и постановке изделий на производство.
SLM (Селективное лазерное плавление): золотой стандарт индустрии
Физика процесса и технологические параметры

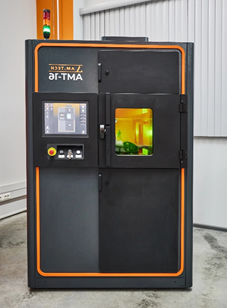

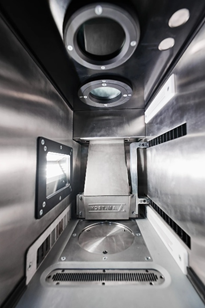

В основе технологии SLM (Selective Laser Melting) лежит полное расплавление металлического мелкодисперсного порошка лазерным излучением. Процесс протекает в герметичной рабочей камере, заполненной инертным газом (аргоном или азотом) для исключения окисления расплава. Типовой диаметр частиц порошка 20-40 мкм, толщина слоя – 20-80 мкм, диаметр лазерного луча – 50-100 мкм, мощность лазерного излучения — 200-300 Вт.
Достоинства технологии
Прецизионная точность и геометрическое разрешение: SLM обеспечивает самую высокую точность (не хуже 0.1%), наименьшую толщину стенки (0.2 мм) и минимальную шероховатость поверхности (Ra 10-15 мкм) среди всех методов порошкового синтеза. Это минимизирует припуски на последующую механическую обработку ответственных сопряжений.
Номенклатура сертифицированных материалов: Технология обладает наиболее широкой коммерчески доступной базой сплавов. Она включает титановые сплавы (Ti6Al4V, VT6), алюминиевые литейные сплавы (AlSi10Mg), жаропрочные никель-хромовые сплавы (Inconel 718, Inconel 625), кобальт-хромовые сплавы (CoCrMo), коррозионностойкие, инструментальные и мартенситно-стареющие стали.
Развитая индустриальная экосистема: Рынок насыщен технологической экспертизой. Доступно широкое портфолио отечественного и импортного оборудования, отработаны режимы сканирования, подготовлены стандарты (ГОСТ Р, ASTM), присутствует пул квалифицированных операторов и технологов.
Недостатки и технологические ограничения
Низкая скорость при однолазерной конфигурации: Формирование сплошной детали лазерным лучом диаметром менее микрон жестко ограничено по производительности. Скорость построения для однолазерной системы редко превышает 10 см3/час. А производительность – это не только время ожидания, но и вклад амортизационных расходов в себестоимость изделия. Мультилазерные системы (конфигурации с 2, 4, 8 и более лазерами) частично решают эту проблему, повышая производительность практически пропорционально количеству лазеров, однако это увеличивает стоимость оборудования.
Значительные остаточные напряжения: разница температуры между уже сформированными слоями изделия и формирующимся слоем превышает 1000°C. Такой перепад генерирует большой температурные градиенты между зоной расплава и нижележащими слоями. Возникающие остаточные механические напряжения стремятся деформировать («скрутить») деталь, оторвать ее от плиты построения или вызвать межслойное расслоение. Этот эффект можно снизить, учитывая его на этапе проектирования изделия, выбирая его правильную ориентацию на платформе SLM-установки, но полностью его компенсировать не всегда удаётся. Для устранения напряжений на этапе постобрабоки применяют термический отжиг
Большое количество поддерживающих структур и ручной труд: для отвода тепла и предотвращения коробления технолог вынужден проектировать массивные поддержки, которые связывают деталь с плитой построения. Удаление этих структур — дополнительная операция, которую выполняют вручную или с помощью традиционных металлообратывающих станков.
EBM (Электронно-лучевая плавка): почти космическая технология
Физика процесса и технологические параметры
Технология EBM (Electron Beam Melting) использует в качестве источника энергии для плавления порошка электронную пушку мощностью несколько киловатт с диаметром электронного луча 200-400 мкм. Процесс генерации и позиционирования электронного пучка требует глубокого вакуума, а сама печать выполняется в условиях контролируемого высокотемпературного подогрева всего слоя порошка. Перед сплавлением каждого слоя пушка на сверхвысокой скорости сканирует всю площадь платформы, разогревая порошок до температуры 600-1000 °С . Разогретый порошок частично спекается, формируя жесткий каркас, который удерживает деталь.
Достоинства технологии
Отсутствие остаточных термических напряжений: Постоянное поддержание температуры камеры на уровне высокотемпературного отжига устраняет температурный градиент между свежим расплавом и деталью. Изделия остывают медленно и равномерно внутри порошкового «кейка». Как следствие — деталь не коробится, не скручивается и не требует последующего термического отжига для снятия напряжений.
Радикальное снижение объема поддержек: В EBM поддерживающие структуры не несут механической удерживающей нагрузки. Они проектируются исключительно как теплоотводящие элементы под нависающими поверхностями. Это сводит к минимуму объем поддержек и упрощает их удаление, которое часто выполняется ручным механическим инструментом или пескоструйной обработкой.
Металлургическая чистота сплава: Работа в глубоком вакууме гарантирует минимальное парциальное давление кислорода и азота в рабочей зоне. Это критически важно для реактивных металлов (титан, интерметаллиды титана), так как исключает их охрупчивание в процессе плавки.
Работа со склонными к растрескиванию материалами: EBM является единственным стабильным индустриальным методом AM для печати хрупких и жаропрочных интерметаллидных сплавов (например, гамма-алюминида титана ), которые при лазерном SLM-процессе мгновенно растрескиваются из-за термического шока.
Возможность полного заполнения камеры построения: Поскольку полуспекшийся порошковый «кейк» обладает достаточной механической прочностью, детали можно располагать в объеме камеры построения «этажами» друг над другом, полностью заполняя камеру по высоте без связи с плитой построения. Это резко повышает реальную производительность при массовой печати мелких изделий.
Недостатки и технологические ограничения
Повышенная шероховатость поверхности и низкое разрешение: Использование крупной фракции порошка (50-100 мкм) и увеличенное до 200-400 мкм пятно электронного луча приводят к формированию грубой поверхности с шероховатостью мкм. Мелкие геометрические элементы, тонкие каналы и острые кромки размываются. Детали требуют обязательной последующей фрезерной обработки, интенсивной галтовки или электрохимического полирования.
Узкий спектр материалов: Коммерчески отработанные режимы ограничены узкой номенклатурой сплавов: Ti6Al4V (Grade 5 и Grade 23), TiAl, Inconel 718 и технически чистым титаном. Адаптация новых порошков затруднена: даже отработка спекания (не плавления) нового типа порошка может занять несколько месяцев из-за склонности электронного луча «взрывать» слой неспёкшегося порошка с помощью электростатических сил.
Высокие временные затраты на вспомогательные операции: Длительность общего цикла производства сильно затянута. Создание вакуума в крупногабаритной камере перед запуском занимает существенное время. Еще более критичен этап охлаждения: раскаленный до блок порошка объемом в десятки литров остывает в вакуумной камере до безопасных в течение часов. Открытие камеры раньше времени приведет к порче или даже возгоранию титанового порошка при контакте с воздухом.
Высокая стоимость владения: Стоимость EBM-систем превосходит однолазерные SLM-машины. Высоковольтные узлы, электронно-оптические системы и вакуумное оборудование требуют дорогостоящего регламентного обслуживания квалифицированным персоналом.
MBJ (Струйное нанесение связующего на металл): скорость и массовое производство
Физика процесса и технологические параметры
Технология MBJ (Metal Binder Jetting) разделяет процесс формирования геометрии изделия и процесс получения его финальных физико-механических свойств. Это «холодный» метод аддитивного производства, исключающий плавление металла в камере принтера. Процесс разделен на два этапа:
Печать «зеленой» заготовки: Ролик в принтере наносит слой сухого металлического порошка с частицами 10-20 мкм. Струйная пьезоэлектрическая головка (аналогичная головкам обычных струйных принтеров) перемещается над слоем и выборочно наносит жидкий полимерный клей, связывая частицы металла между собой согласно сечению детали. Камера слегка подогревается инфракрасной лампой для полимеризации клея, после чего наносится следующий слой. На выходе получается хрупкая заготовка, состоящая из металлических частиц, скрепленных полимером.

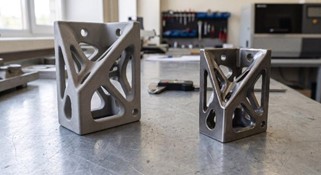

Термическая постобработка: заготовку извлекают из порошковой постели и переносят в высокотемпературную печь. Здесь деталь проходит стадии выжигания полимерного связующего (300-500С) и последующего твердофазного спекания (1200-1400С). При спекании происходит диффузия атомов между частицами порошка, и деталь уплотняется.
Достоинства технологии
- Высокая производительность: в отличие от лучевых методов, где деталь вычерчивается точечно («вектор за вектором»), MBJ формирует слой за один проход каретки с многосопловой печатающей головкой. Время обработки слоя фиксировано и не зависит от площади сплавления или количества деталей в камере. Производительность достигает .
- Полное отсутствие механических поддержек: Несвязанный порошок служит идеальной естественной поддержкой. Детали могут свободно висеть в пространстве камеры, их можно укладывать в несколько «слоёв», оптимизируя весь объем рабочей зоны. Полностью отпадает необходимость ручного удаления поддержек или использования EDM-станков.
- Низкая себестоимость изделий: Цена MIM-порошков, используемых в MBJ, в 2–3 раза ниже специализированных сферических порошков узкой фракции для SLM. Отсутствие лазеров и вакуумных систем снижает капитальную стоимость самого 3D-принтера, перенося основные затраты на стандартные металлургические печи спекания.
Недостатки и технологические ограничения
Высокая и анизотропная объемная усадка: в процессе выжигания клея и спекания частицы порошка сближаются, заполняя пустоты. Объемная усадка детали составляет 15–20% от первоначального размера «зеленой» заготовки. Эта усадка носит нелинейный характер и зависит от ориентации детали в пространстве печи, сил трения о подложку и гравитации. Для компенсации усадки требуется сложное итерационное программное моделирование геометрии на этапе CAD (масштабирование с учетом деформаций). Как следствие – производство штучных изделий практически невозможно.
Остаточная пористость: Плотность деталей после стандартного цикла спекания составляет . Микропоры снижают усталостную прочность изделия и его ударную вязкость. Для ответственных нагруженных деталей требуется проведение дополнительной операции — инфильтрации (пропитки пор легкоплавким металлом, например, бронзой) или горячего изостатического прессования (ГИП).
Ограничение по массивности и толщине стенок: Крупные массивные детали склонны к растрескиванию и короблению в печи из-за неравномерного прогрева и выгорания связующего из глубины структуры. Тонкие же и протяженные элементы деформируются под собственным весом в момент, когда клей уже выгорел, а диффузионные шейки между частицами металла еще не сформировались.
Квалификационная матрица: как выбрать правильную технологию?
Выбор технологического маршрута для инженера-технолога должен опираться на триггерные требования к детали. Ниже приведены жесткие сценарии выбора.
Выбирайте технологию SLM, если требуется…
- хорошая геометрическая точность: Требуется получить деталь со сложными внутренними конформными каналами охлаждения (например, смесительная головка ЖРД, форсунка или пресс-форма с охлаждением, повторяющим контур матрицы), где финишная механическая обработка внутренних полостей невозможна.
- тонкие стенки или ажурные сетчатые конструкции: Конструкция представляет собой ажурную сетчатую структуру, легкий кронштейн аэрокосмического назначения или демпфирующий элемент с толщиной ребер менее мм.
- широкий выбор материалов: Изделие должно быть выполнено из специфического материала (например, высокопрочной инструментальной стали типа Dievar, алюминиевого высокопрочного сплава или кобальт-хромового биосовместимого сплава для стоматологических бюгелей).
Выбирайте технологию EBM, если требуется…
- использовать капризный материал: необходимо изготовить лопатки ТНА или турбин из интерметаллидов титана (), жаропрочных никелевых сплавов, склонных к горячим трещинам, или тугоплавких металлов (ниобий, тантал).
- биосовместимая шероховатость: требуется производство медицинских имплантов (крупные ортопедические чашки тазобедренных суставов, краниопластические пластины). Развитая шероховатость поверхности после EBM (мкм) и контролируемая ячеистая структура обеспечивают ускоренную остеоинтеграцию (прорастание костной ткани в тело импланта).
- минимизация коробления: Деталь имеет большую протяженность по осям и склонна к короблению, при этом высокие требования к чистоте поверхности отсутствуют, но критична монолитная структура без макронапряжений.
Выбирайте технологию MBJ, если требуется…
- низкая себестоимость при высокой серийности: Необходимо выпускать детали сотнями и тысячами штук (рычаги для автопрома, элементы затворов оружия, корпуса потребительской электроники, кастомный крепеж). Метод экономически выигрывает у классической ЧПУ-фрезеровки за счет отсутствия затрат на инструмент и высокой производительности.
- при этом нет жестких требований к динамической прочности: Изделие работает в условиях статических или умеренных циклических нагрузок, где остаточная пористость в не является браковочным признаком по условиям надежности (или заложена в расчет запаса прочности конструктором).
- и возможна оптимизации CAD-модели под усадку: Геометрия детали позволяет выполнить избыточное пропорциональное масштабирование без риска схлопывания внутренних отверстий во время спекания в печи.
Заключение: взгляд в будущее
В парадигме современного машиностроения ни одна из рассмотренных технологий порошкового аддитивного производства не является универсальной: SLM, EBM и MBJ не конкурируют «в лоб», а эффективно закрывают разные технологические ниши. SLM остается главным инструментом для прецизионных высокотехнологичных единичных изделий, EBM доминирует в тяжелом аэрокосмосе и специализированной ортопедии, а MBJ стремительно отбирает долю рынка у классического литья и штамповки в серийном сегменте.
