3D-сканер TrackScan GO C

TrackScan GO C — три конфигурации для разных измерительных задач

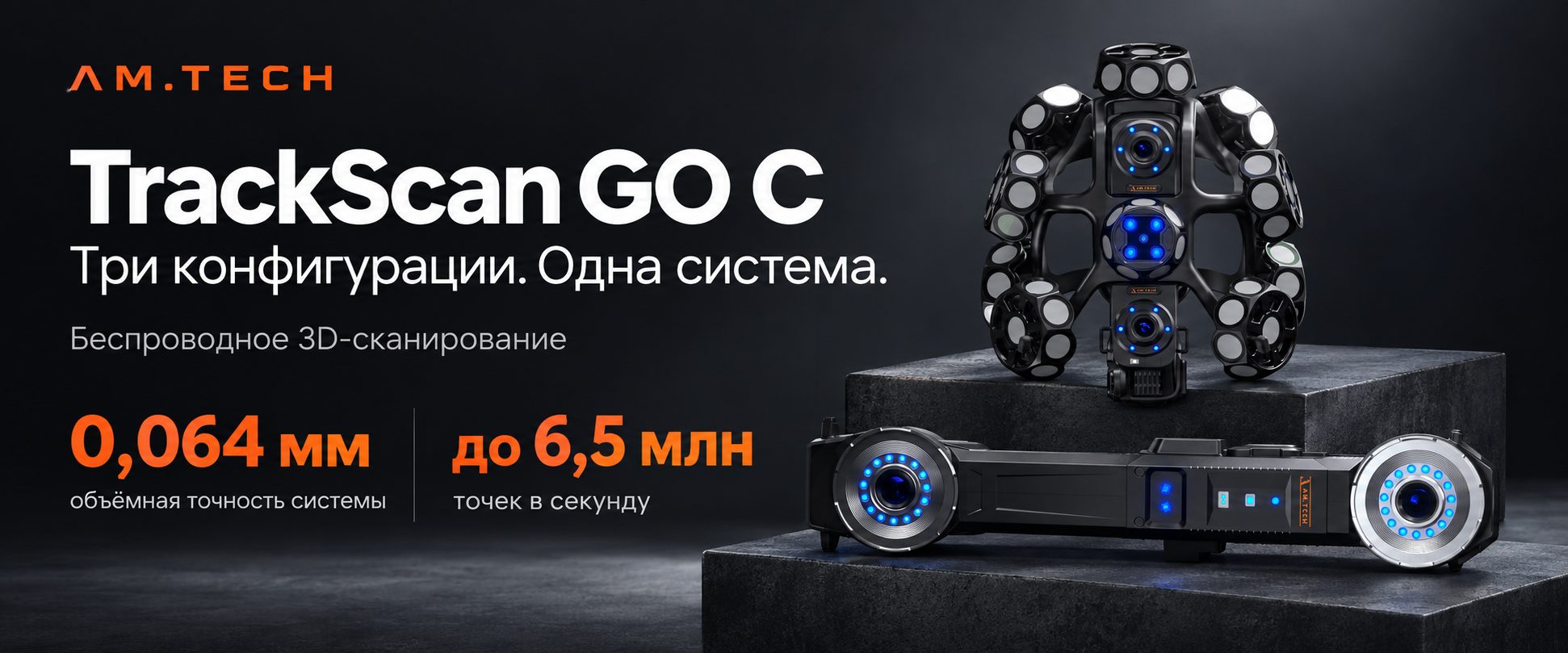

TrackScan GO C объединяет ручной лазерный сканер и компактный оптический трекер. Система позволяет получать цифровую геометрию деталей для последующего контроля отклонений, сравнения с CAD-моделью и обратного проектирования.

Оборудование можно использовать в трёх конфигурациях. Это помогает адаптировать процесс измерения к габаритам изделия, доступу к поверхности и условиям работы.

Сканер и трекер вместе — измерения без маркеров на детали

При совместной работе оптический трекер отслеживает положение сканера в пространстве. Наклеивать позиционирующие маркеры на изделие не требуется, что сокращает подготовку к измерениям. Объёмная точность системы в этой конфигурации составляет 0,064 мм. Только сканер — доступ к сложным участкам Ручной сканер можно использовать отдельно от трекера. Такая конфигурация удобна для участков с ограниченным доступом и зон, в которых трудно обеспечить видимость сканера для трекера. Точность в режиме «только сканер» достигает 0,020 мм, поле зрения — 500 × 600 мм.

Только трекер — большой охват поверхности

Трекер способен самостоятельно выполнять сканирование. Поле зрения до 2500 × 2000 мм позволяет захватывать крупные участки поверхности. В этой конфигурации используется встроенная адаптивная система фотограмметрии.

Четыре режима сканирования

• Сверхбыстрое сканирование: 34 синие пересекающиеся лазерные линии для оперативного сбора геометрии.
• Сканирование в высоком разрешении: 7 синих параллельных линий для проработки мелких элементов.
• Сканирование с большой областью захвата: 34 синие лазерные линии для крупных поверхностей.
• Сканирование глубоких отверстий: 1 синяя лазерная линия для углублений в пределах оптической доступности.

Скорость до 6,5 млн точек в секунду позволяет быстро получать данные, а выбор режима помогает учитывать особенности каждого участка детали. Компактная система для работы на площадке заказчика

Сканер весит 0,86 кг, трекер — 1,58 кг. Оба устройства размещаются в одном транспортировочном кейсе. Беспроводная работа облегчает перемещение вокруг изделия и организацию измерений в цехе или на выезде.

Встроенные дисплеи позволяют контролировать состояние оборудования. Для дополнительной мобильности предусмотрена возможность подключения к AirGO Pad.

Цветная камера для осмотра поверхности

Цветная камера помогает выявлять и фиксировать видимые дефекты, в том числе царапины и вмятины. Визуальная информация дополняет результаты измерения геометрии при оценке состояния изделия. Преимущества

• Три конфигурации в одной системе: совместная и самостоятельная работа сканера и трекера.
• Меньше подготовительных операций: работа без маркеров на детали в режиме оптического трекинга.
• Удобство транспортировки: компактное оборудование в одном кейсе.
• Быстрый сбор данных: до 6,5 млн точек в секунду.
• Гибкость при сложной геометрии: режимы для больших поверхностей, мелких элементов и отверстий.
• Мобильность: беспроводная работа и возможность подключения к AirGO Pad.

Задачи применения

Контроль геометрии деталей и оснастки, обратное проектирование, оцифровка образцов, проверка изделий после изготовления или ремонта, выездные измерения.

Демонстрация TrackScan GO C

Обратитесь в AM.TECH, чтобы подобрать конфигурацию системы под ваши детали, уточнить комплектацию и обсудить возможность демонстрации.
