Почему предприятия уходят от классической метрологии

Еще несколько лет назад большинство производственных предприятий использовали классические методы контроля: штангенциркули, шаблоны, координатно-измерительные машины и ручные замеры. Такой подход остается рабочим для простой геометрии, но при переходе к сложным изделиям — особенно после внедрения аддитивного производства — его возможностей уже недостаточно.

Современные детали становятся легче, сложнее и технологичнее. Внутренние каналы охлаждения, облегченные решетчатые структуры, тонкие стенки и свободные формы практически невозможно быстро проверить традиционными средствами.

Именно поэтому промышленное 3D-сканирование становится не просто дополнительным инструментом, а частью цифрового контура контроля качества.

Сегодня 3D-сканеры активно используются в авиастроении, энергетике, машиностроении, автомобильной промышленности и аддитивном производстве. Основная задача — быстро сравнить реальную деталь с CAD-моделью и выявить отклонения еще до сборки изделия.

Главная ошибка при выборе 3D-сканера

Одна из самых частых ошибок — выбор оборудования «по характеристикам из каталога».

На практике одинаковая заявленная точность не гарантирует одинаковый результат в производстве.

Например:

• один сканер отлично работает по матовым пластиковым деталям;
• другой стабильно сканирует после мехобработки;
• третий рассчитан на крупногабаритные сварные конструкции.

Поэтому выбирать промышленный 3D-сканер необходимо не по цифрам в таблице, а исходя из конкретного производственного сценария.

Какие задачи чаще всего решает 3D-сканирование

Контроль геометрии после производства

Самый распространенный сценарий — инспекция готовой детали.

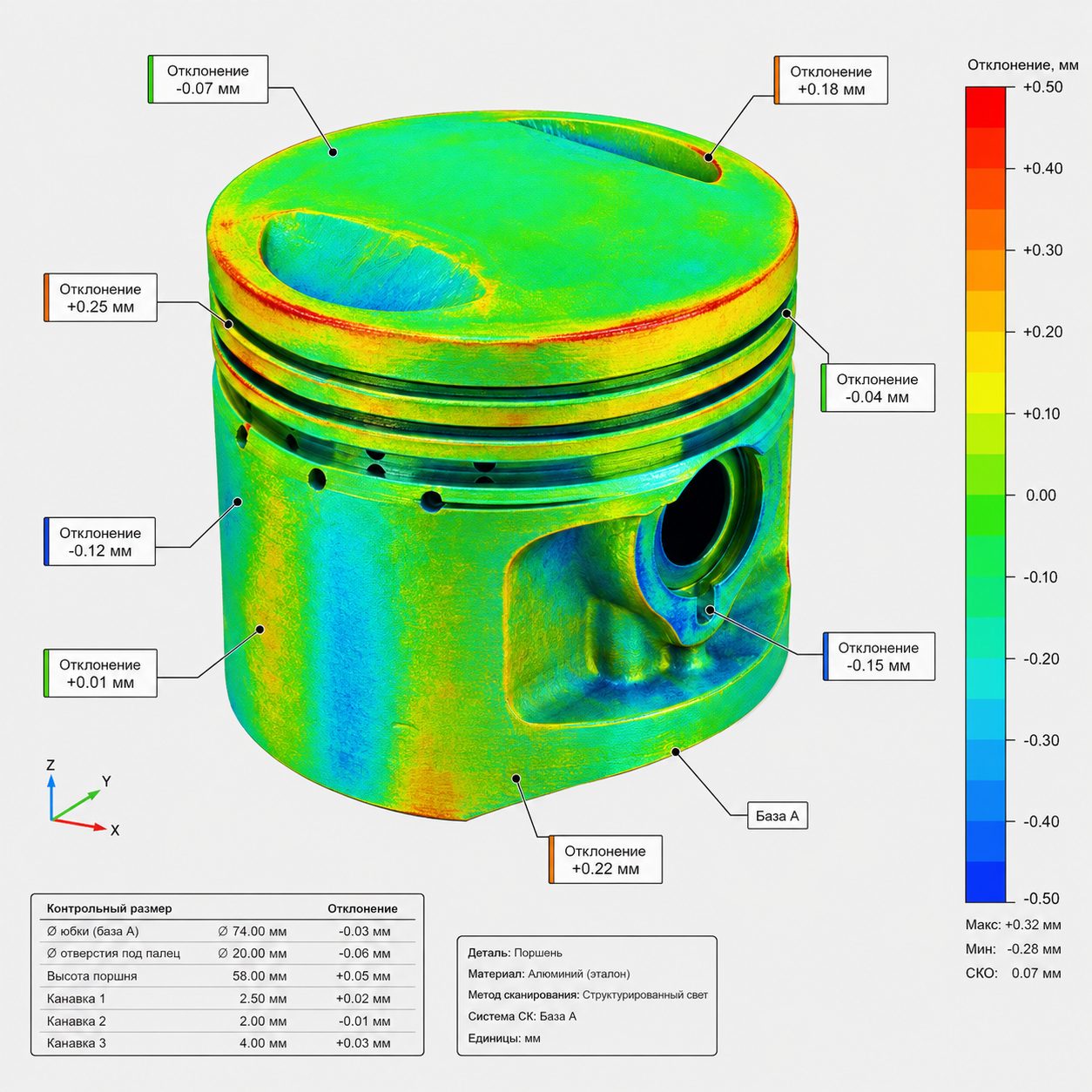

Сканер создает цифровую копию изделия, после чего ПО автоматически сравнивает ее с CAD-моделью и формирует карту отклонений.

Это особенно эффективно для:

• литых деталей;
• изделий после мехобработки;
• сварных конструкций;
• SLM-компонентов;
• пресс-форм;
• оснастки.

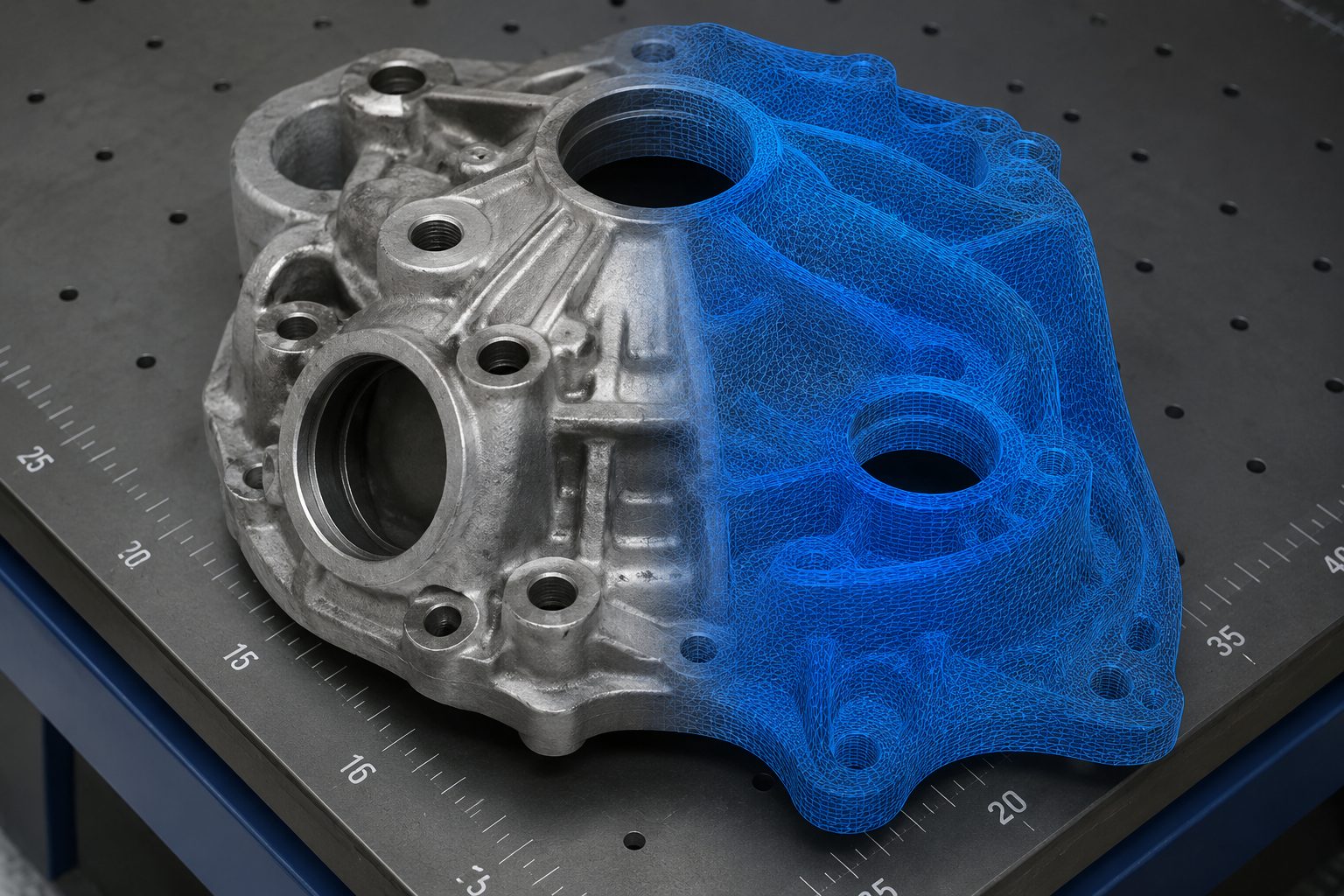

Современные системы позволяют находить коробление, смещение отверстий, локальные деформации и отклонения сложной поверхности за считанные минуты.

Контроль деталей после SLM-печати

Аддитивное производство стало одним из драйверов развития промышленного сканирования.

После SLM-печати геометрия детали может изменяться из-за:

• остаточных напряжений;
• усадки;
• перегрева;
• неправильной ориентации модели;
• недостаточного количества поддержек.

Даже небольшое отклонение иногда делает изделие непригодным для сборки.

В производстве это выглядит так:

инженер получает деталь после печати → выполняет 3D-сканирование → автоматически сравнивает результат с CAD → получает цветовую карту отклонений → принимает решение по постобработке или корректировке параметров печати.

Такой подход значительно быстрее классической метрологии и особенно эффективен при сложной геометрии.

Реальный кейс: как 3D-сканирование сократило время контроля

В одном из кейсов промышленного машиностроения, описанном в отраслевых материалах по 3D-контролю, предприятие столкнулось с проблемой проверки сложной сварной конструкции.

Классический контроль занимал несколько часов:

• ручные замеры;
• контроль шаблонами;
• повторная проверка после сварки;
• дополнительная подгонка.

После внедрения 3D-сканирования процесс изменился:

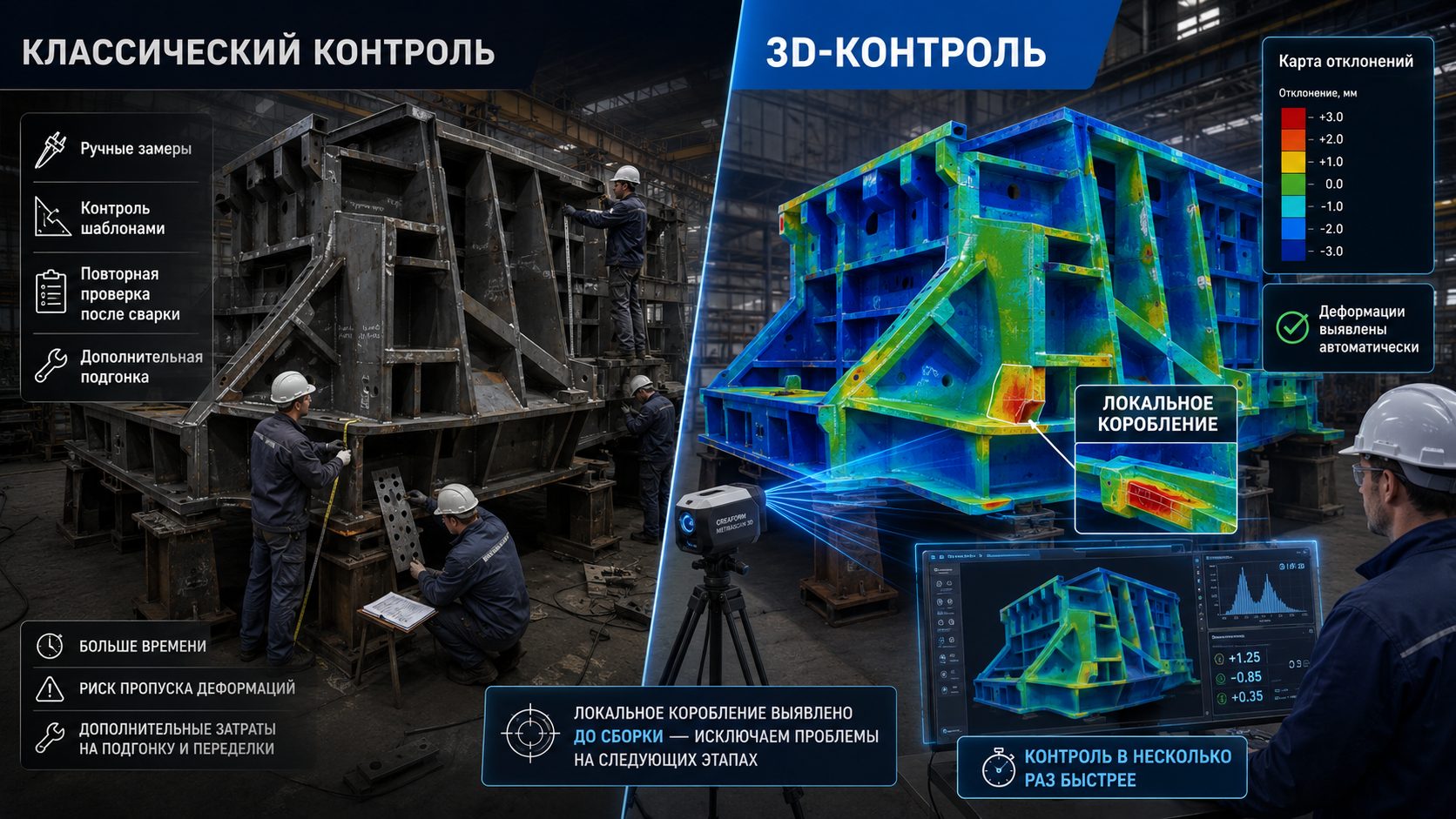

• конструкция сканировалась целиком;
• ПО автоматически выявляло деформации;
• инженер видел карту отклонений относительно CAD;
• время контроля сократилось в несколько раз.

Особенно важным оказалось обнаружение локального коробления еще до этапа сборки.

Какие параметры действительно важны

Точность

Для метрологических задач важна не только абсолютная точность, но и повторяемость измерений.

Если предприятие работает с:

• авиационными компонентами;
• турбинными лопатками;
• пресс-формами;
• медицинскими изделиями,

то даже отклонения в несколько сотых миллиметра могут быть критичны.

Для большинства промышленных задач используются системы с точностью 0,02–0,05 мм.

Скорость сканирования

При единичном производстве скорость может быть второстепенной.

Но в серийном производстве это напрямую влияет на экономику.

Например:

если контроль одной детали занимает 40 минут вместо 5, предприятие быстро сталкивается с узким местом в производстве.

Современные системы способны фиксировать миллионы точек в секунду, что позволяет выполнять полный контроль крупной детали за несколько минут.

Работа с поверхностями

Это один из самых недооцененных параметров.

Металлические детали после мехобработки, полированные поверхности или изделия после SLM-печати часто создают проблемы для дешевых сканеров.

Хорошая промышленная система должна стабильно работать по:

• темным поверхностям;
• отражающим металлам;
• сложной геометрии;
• ребристым структурам;
• сварным соединениям.

ПО и сравнение с CAD

На практике ценность дает не сам сканер, а связка:

3D-сканер + программное обеспечение + автоматизация анализа.

Современное ПО позволяет:

• автоматически сравнивать с CAD;
• строить карты отклонений;
• выполнять GD&T-анализ;
• создавать отчеты;
• экспортировать результаты в PLM и ERP.

Сегодня это уже обязательный стандарт промышленного контроля.

Когда 3D-сканирование особенно выгодно

Наиболее заметный эффект предприятия получают в четырех случаях:

1. Сложная геометрия

Чем сложнее форма детали, тем выше эффективность 3D-контроля.

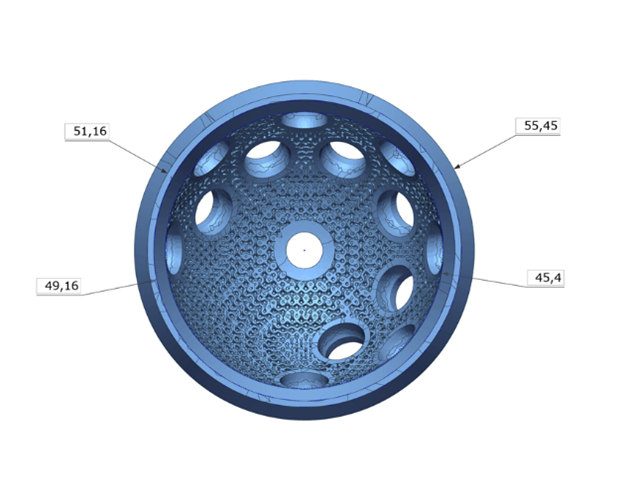

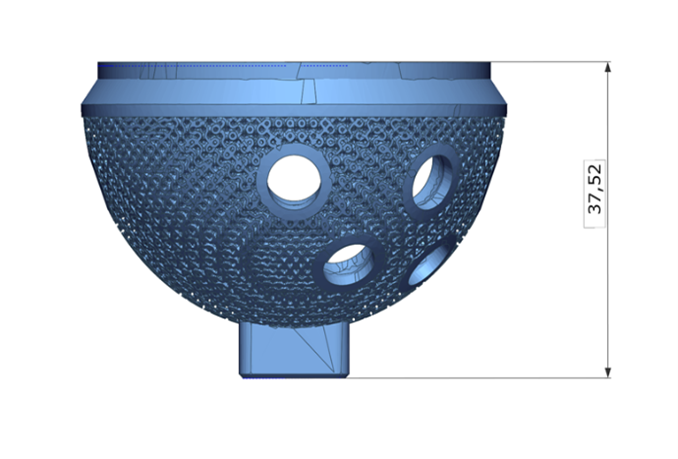

Эталонные данные модели:

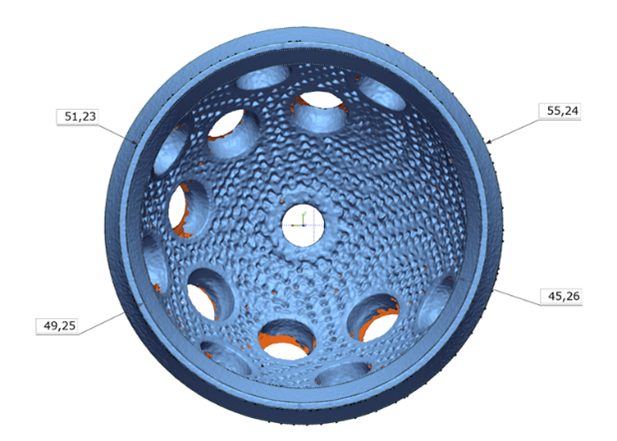

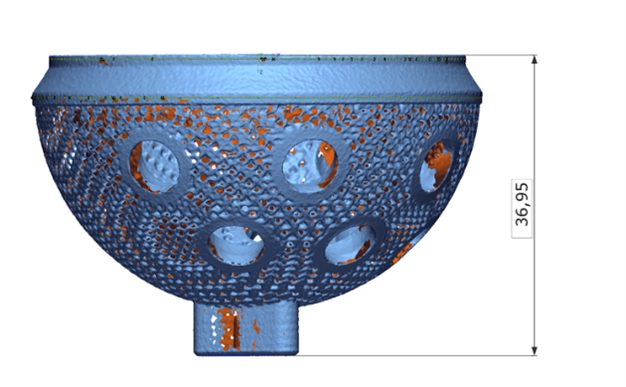

Данные полученные с напечатанной модели

2. Крупногабаритные изделия

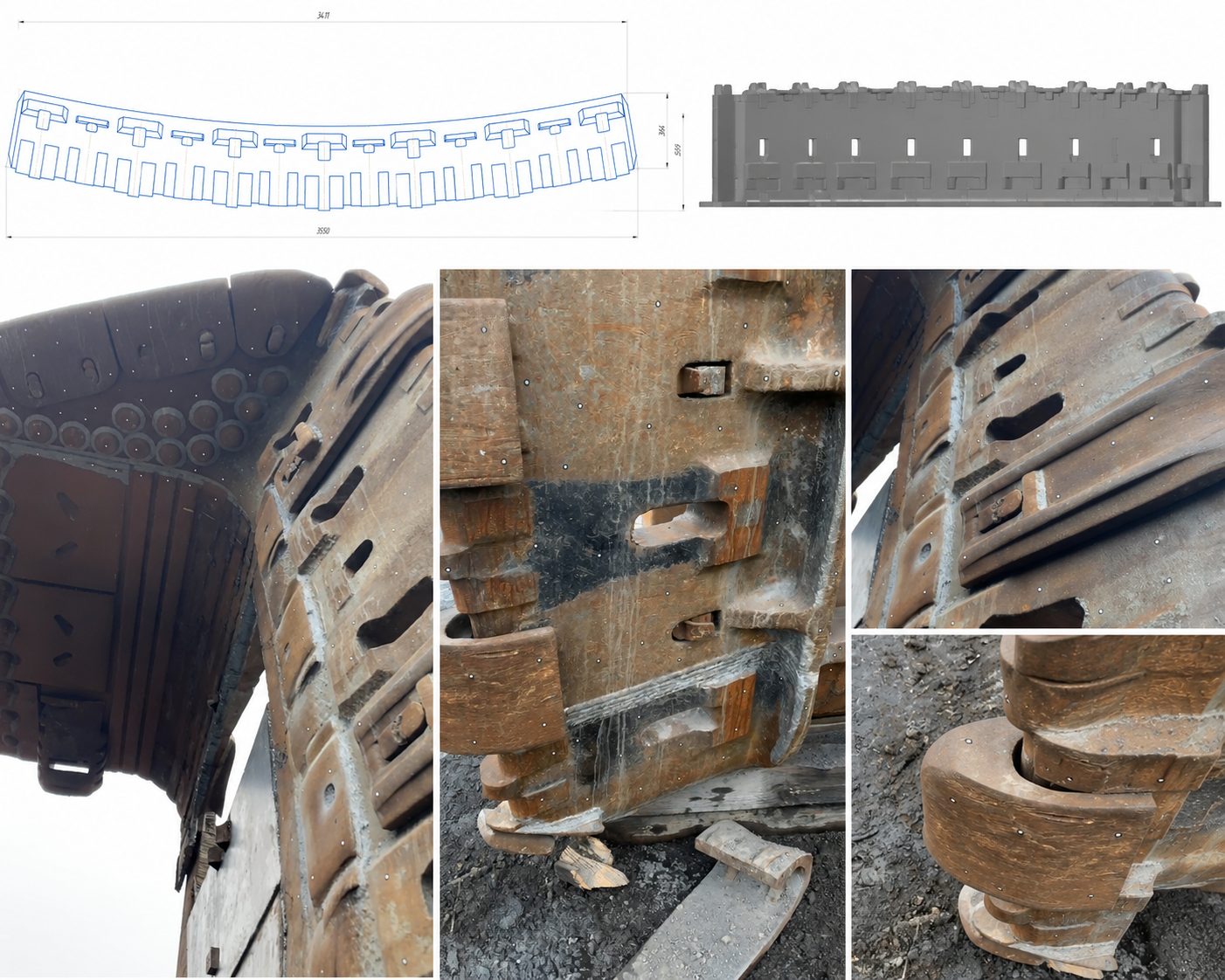

Контроль рам, корпусов, сварных конструкций и литых элементов значительно ускоряется.

3. Аддитивное производство

SLM-печать практически всегда требует цифрового контроля.

4. Серийное производство

Снижается человеческий фактор и ускоряется инспекция.

Что важно предусмотреть до покупки

Перед внедрением важно ответить на несколько вопросов:

• Какие детали будут проверяться чаще всего?
• Какие допуски действительно критичны?
• Нужен ли мобильный контроль?
• Планируется ли роботизация?
• Требуется ли интеграция с CAD/CAM?

Очень часто предприятия покупают «максимально универсальный» сканер, но позже оказывается, что половина функций не используется, а ключевых возможностей для производства не хватает.

Итоги

Промышленный 3D-сканер сегодня — это не просто оборудование для измерений, а инструмент цифрового контроля качества.

При правильном внедрении предприятие получает:

• сокращение времени инспекции;
• снижение брака;
• ускорение запуска изделий;
• уменьшение количества переделок;
• повышение стабильности производства.

Особенно заметен эффект в аддитивном производстве, где классические методы контроля уже не справляются со сложной геометрией современных деталей.
