Введение: зачем нужна постобработка металлических имплантатов
Постобработка металлических имплантатов после аддитивной 3D‑печати — не вспомогательная опция, а обязательная часть производственного цикла, влияющая на безопасность, пригодность к дальнейшей механической обработке и соответствие техническим требованиям изготовителя медицинского изделия. Свойства изделия следует оценивать только на окончательно обработанном изделии после всех применимых операций, очистки и стерилизации. В этой статье собраны инженерные подходы и практические соображения для технологов, специалистов QA/RA и материаловедов, занимающихся промышленной 3D‑печатью металлом.

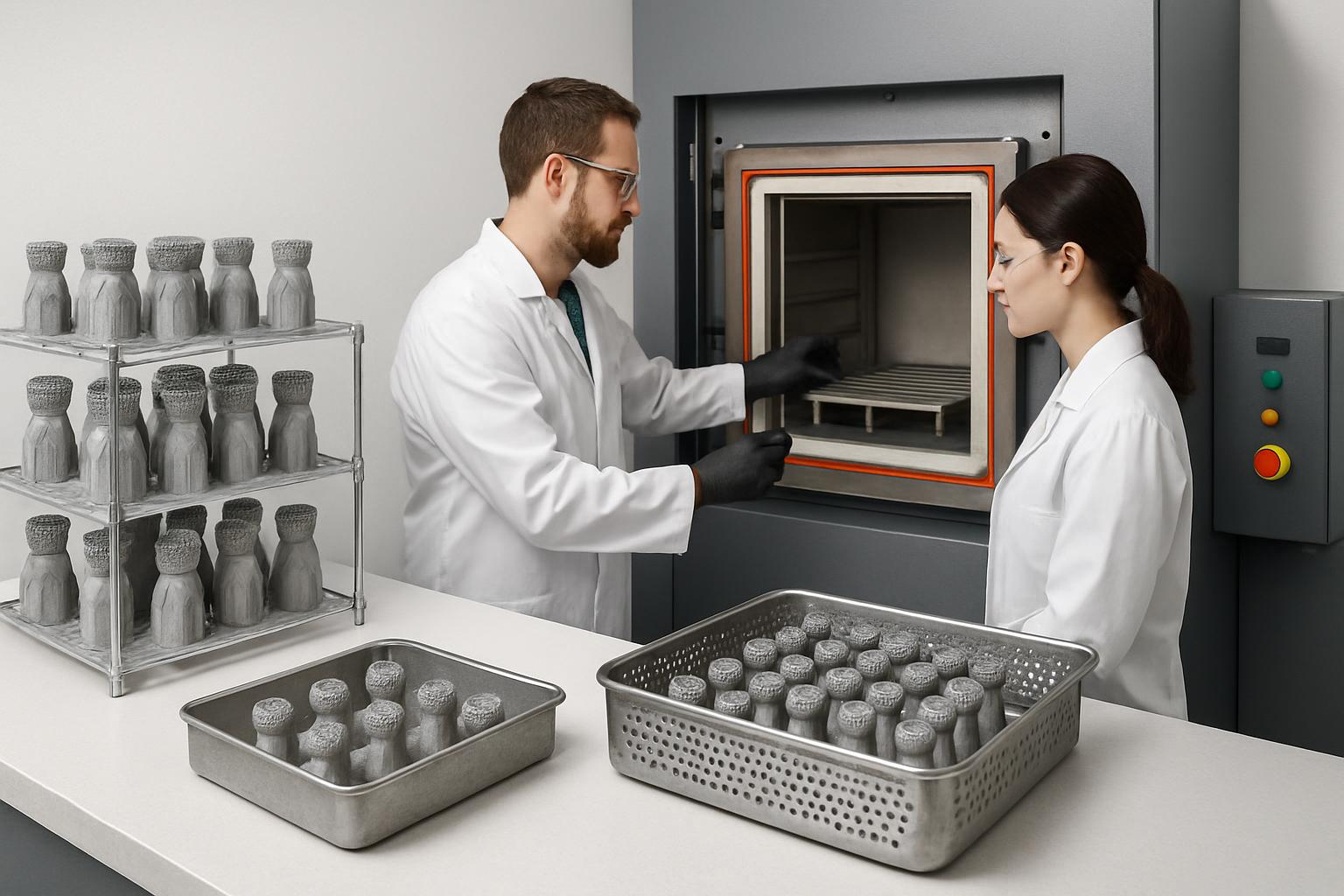

Типовая цепочка постобработки — краткий обзор
Типовая последовательность операций при постобработке металлических имплантатов после SLM/EBM или других промышленных методов обычно включает следующие этапы:
- удаление порошка;
- термообработка для снятия остаточных напряжений;
- при необходимости — горячее изостатическое прессование (HIP);
- отделение от платформы и удаление поддержек;
- механическая обработка (точение, фрезерование, расточка посадочных мест и т. п.);
- финишная обработка поверхности — шлифовка, полировка, электрополировка и комбинированные методы;
- очистка, контроль и валидация.
Порядок и применимость отдельных операций определяются конструктивом имплантата, используемым материалом и требованиями изготовителя медизделия. Для выбора оборудования и методов полезно сравнить технические возможности платформ SLM 3D‑принтеров и EBM 3D‑принтеров, а также учитывать особенности организации последующих операций.
Удаление порошка и подтверждение чистоты
Удаление неизпользованного порошка — первая критическая операция. Для цельных ступеней и открытых поверхностей стандартные методы позволяют удалять несвязанную частицу, однако для пористых структур, внутренних каналов и решеток задача усложняется. Такие области требуют отдельной валидации процедур удаления порошка и подтверждения чистоты до следующего этапа обработки или упаковки.
Валидация очистки должна включать критерии приемлемости и методы контроля, соотносимые с требованиями нормативной документации и спецификациями производителя. Для практического внедрения важно документировать технологию удаления порошка и применяемые контрольные методы, а также их предельные значения, утвержденные производителем изделия.
Термическая обработка и роль снятия остаточных напряжений
Термообработка после печати выполняет несколько производственных задач; основная из них — снижение остаточных напряжений, вызванных циклическим нагревом и быстрым охлаждением при послойном спекании. Отдельно отметим, что снятие остаточных напряжений и горячее изостатическое прессование — разные операции с разными целями. Снятие напряжений не эквивалентно HIP; это различие важно учитывать в проектировании технологической цепочки.
Термообработка может быть обязательной перед механической обработкой и финишной отделкой, поскольку остаточные напряжения влияют на деформации при снятии с платформы и при точной обработке посадочных поверхностей. Решение о необходимости и порядке термообработки определяется технологическими требованиями к детали и допускаемыми геометрическими деформациями.
Горячее изостатическое прессование (HIP) — назначение и ограничения
Горячее изостатическое прессование применяют для уменьшения пористости и улучшения макроструктуры материала. HIP — это отдельная операция, которая преследует иные цели, чем простое снятие напряжений. Принятие решения о применении HIP зависит от требований к механическим свойствам, допустимой остаточной пористости и последующей обработке поверхности. HIP не является универсальным решением и может быть неприменим для конструкций с тонкими стенками или локально заданной пористостью, где допускается технологическая пористость как функциональная характеристика.
Отделение от платформы, удаление поддержек и механическая обработка
После термической обработки следует отделение детали от печатной платформы и удаление поддержек. Эта операция должна выполняться с контролем геометрии и состояния критических поверхностей. Для точных посадочных поверхностей и функциональных поверхностей требуется последующая механообработка: резьбонарезание, шлифование, расточка, доводка посадочных мест.
Механическая обработка должна учитывать остаточные напряжения, возможную работу материала после термообработки и требования к микроструктуре поверхности. Важным фактором является выбор инструмента и режимов, которые минимизируют наклёпы и термическое влияние на готовую поверхность.
Финишная обработка поверхности: шлифовка, электрополировка и комбинированные подходы
Финишная отделка поверхности выполняет сразу несколько задач: достижение требуемой шероховатости, удаление термических оксидных слоёв, устранение следов механической обработки и подготовка поверхности к очистке и стерилизации. Шероховатость может быть функциональной или нежелательной в зависимости от назначения поверхности — для одной зоны имплантата шероховатость улучшает осаждение клеточных структур, для другой зона должна быть гладкой для уменьшения износа или обеспечения герметичности. Решение о допустимых значениях шероховатости принимается изготовителем медизделия.
Электрополировка — один из распространённых методов финишной обработки, позволяющий снизить амплитуду микронеровностей и сгладить выступы. Часто комбинируют механические методы с электрополировкой для достижения повторяемых результатов. Для твердых титановолеантных сплавов и других коррозионно‑стойких сплавов выбор метода определяется совместимостью с материалом и требованиями к поверхности.
Особенности для пористых структур, решеток и глухих каналов
Имплантаты с решётчатыми структурами и внутренними каналами предъявляют повышенные требования к постобработке. Удаление порошка в таких участках и подтверждение отсутствия частиц требует отдельных процедур валидации. Кроме того, финишная обработка и очистка должны быть адаптированы так, чтобы не нарушить контролируемую функциональную пористость.
При проектировании таких конструкций технологи должны учитывать доступность инструментов и рабочих сред, возможность применения промывок, вибрационных и циклических методов очистки, а также методы проверки — визуальную инспекцию, промывные тесты и другие методы, согласованные в рамках валидации.
Очистка, контроль и валидация
Очистка после всех механических и финишных операций — обязательный элемент цепочки. Контроль включает оценку геометрии, шероховатости, наличия частиц, микроструктуры (при необходимости) и соответствие документации изготовителя. Свойства изделия должны оцениваться на окончательно обработанном изделии после всех применимых операций, очистки и стерилизации.
Валидация процессов очистки и контроля должна быть документирована и включать критерии приемлемости. Для пористых структур и глухих каналов способы контроля и критерии чистоты требуют отдельной валидации. План инспекции и методы контроля зависят от типа изделия и применимых нормативных требований.
Инженерные ограничения и критерии выбора методов
При выборе методов постобработки важно учитывать следующие инженерные ограничения:
- конструктивные особенности детали (тонкие стенки, внутренние каналы, решётки);
- функциональные требования к поверхностям (шероховатость, герметичность, биосовместность как результат полного процесса);
- влияние операций на геометрию и допуски;
- возможность валидации и контролируемость процесса;
- требования изготовителя медизделия и применимые регуляторные стандарты.
Выбор последовательности операций должен минимизировать риск повторных обработок, обеспечивать воспроизводимость и соответствие спецификациям. При применении специализированных методов (например, HIP или электрополировки) необходимо учитывать их совместимость с материалом и конструкцией.
Практические рекомендации для производителей медизделий
Для повышения управляемости процесса постобработки и обеспечения повторяемости результатов производителям и подрядчикам рекомендуется:
- определить финальные критерии изделия и документировать всю цепочку операций до стадии оценки свойств на окончательно обработанном и стерилизованном образце;
- валидировать процессы удаления порошка и очистки, особенно для пористых и замкнутых областей;
- чётко разграничить операции снятия остаточных напряжений и HIP и применять их согласно техническим требованиям;
- включать контрольные точки после ключевых операций: после удаления порошка, после термообработки, после механической и финишной обработки;

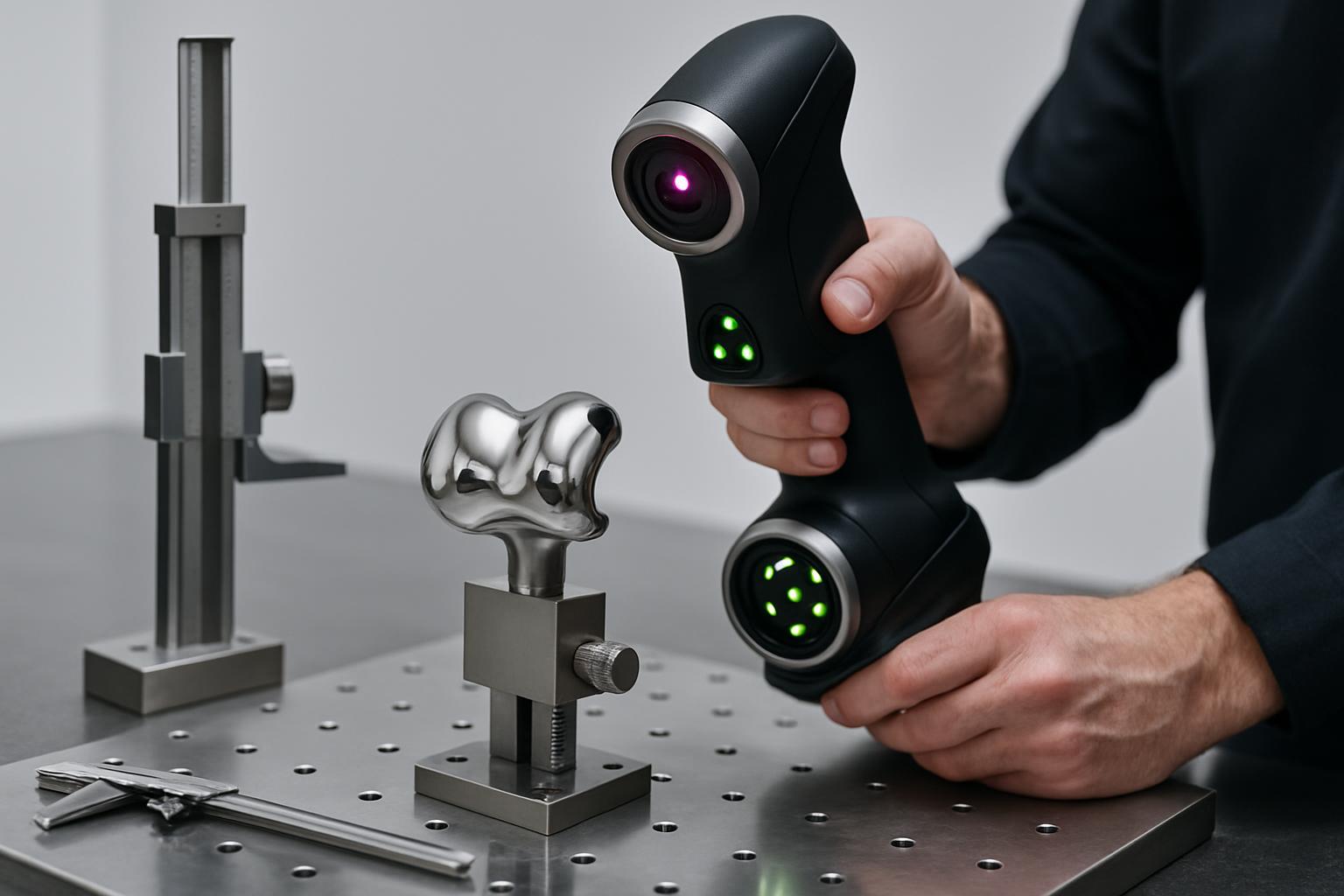

- использовать методы промышленного контроля геометрии и состояния поверхности; для контроля размеров и формы полезно применять промышленные 3D‑сканеры и другие метрологические инструменты, адаптированные к требованиям медицинского производства.
Для подбора оборудования и интеграции процессов можно опираться на продуктовые решения, например, оценивать конкретные промышленные AMT-16 или AMT-32 в рамках общей концепции технологической цепочки. Для задач контроля геометрии полезно рассмотреть комплексные решения по 3D‑сканированию и метрологии, включая промышленные 3D‑сканеры.
Вывод и CTA
Постобработка металлических имплантатов — мультидисциплинарная инженерная задача, где последовательность и качество операций определяют конечные свойства и соответствие требованиям. Ключевые моменты: различать снятие напряжений и HIP, валидировать удаление порошка в пористых структурах, документировать контрольные точки и оценивать свойства на окончательно обработанном и стерилизованном изделии.
Обсудите с инженером AM.TECH технологическую цепочку изготовления и перечень проверок для вашего изделия; финальные требования определяются производителем медизделия и применимыми нормами.
