- Точность, мм, до — 0,025 0,020 (в режиме только сканер)
- Объемная точность, мм — 0,05
- Объемная точность с фотограмметрией MSCAN L15, мм — 0,032 + 0,012∗L
- Возможность работы со щупом — i-Probe 500, повторяемость в одной точке 0,025 мм
- Доверительная вероятность — 0,95

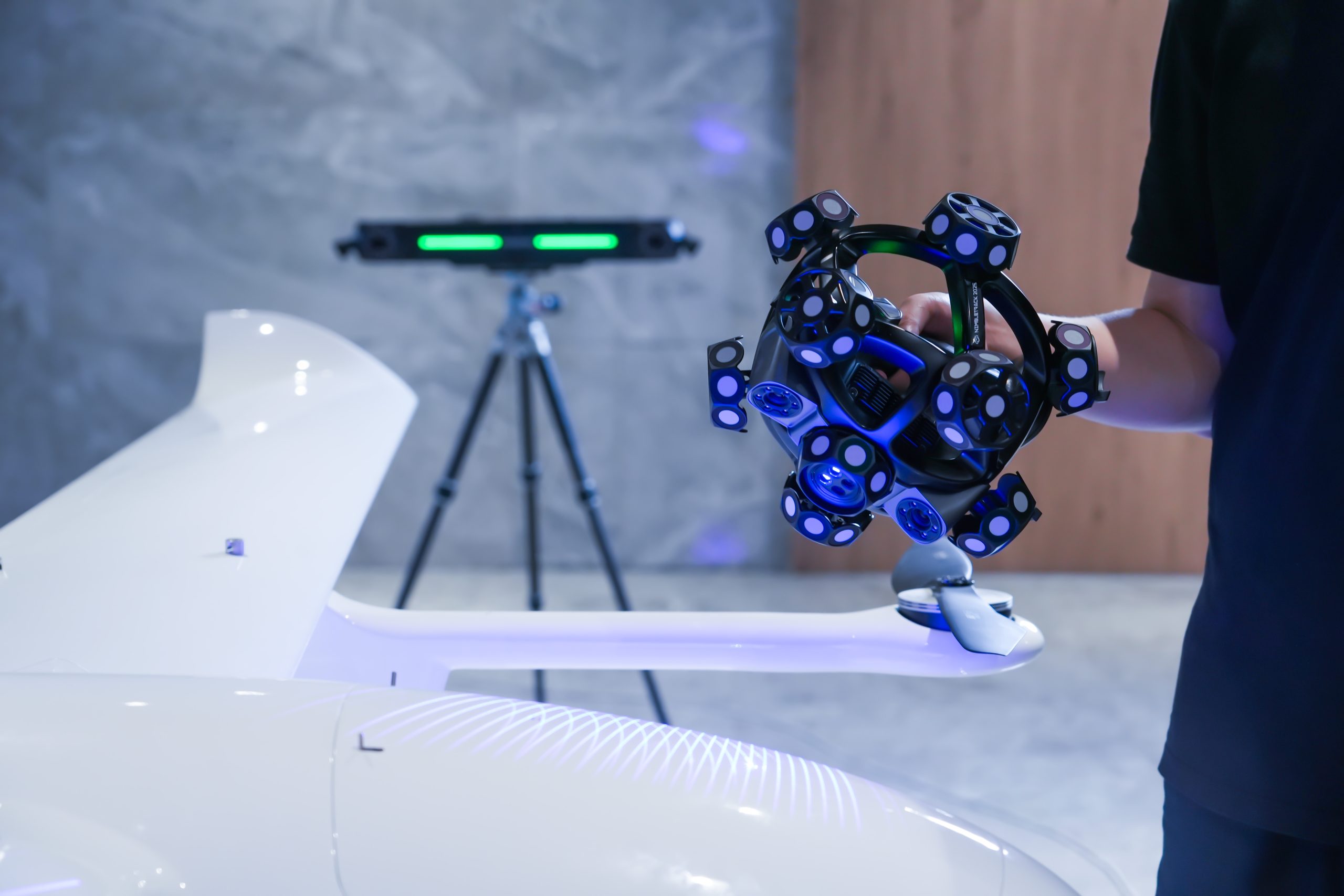

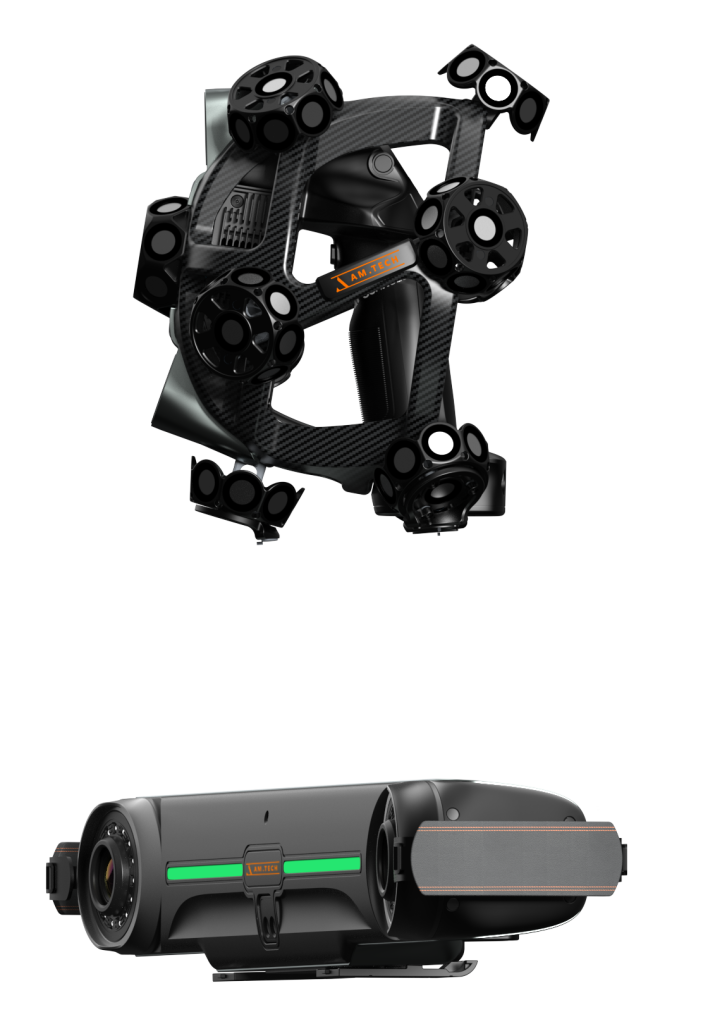

Система NimbleTrack-C+ обеспечивает высокоточное 3D-сканирование без маркеров. В сочетании с технологией трехмерного лазерного сканирования и высокоточным динамическим отслеживанием с помощью оптического трекера E-Track она обеспечивает быстрый и точный сбор данных. Система комплектуется портативной координатно-измерительной машиной i-Probe (беспроводной КИМ) с повторяемостью до 0.025 мм в точке. (Опционально)
3D-сканер NimbleTrack C+ - Описание
NimbleTrack C+ — беспроводная система 3D-сканирования нового поколения
NimbleTrack C+ — высокотехнологичная система 3D-сканирования для прецизионных измерений средних и крупногабаритных объектов.
Система построена на базе проверенной оптической платформы и оснащена инновационной лазерной матрицей, обеспечивающей высокую плотность данных, исключительную скорость сканирования и промышленную точность.
NimbleTrack C+ устанавливает новый стандарт для метрологических задач в области контроля качества и обратного проектирования.
Лазерная матрица 54 линии
Плотное покрытие поверхности
и высокодетализированное сканирование
и высокодетализированное сканирование
Скорость сканирования
6 630 000
точек в секунду для ускоренной оцифровки крупных объектов.
Лазерная матрица
54
синих пересекающихся лазерных линий для плотного покрытия поверхности.
Поле зрения
500 мм
600 мм
Увеличенная зона сканирования для объектов среднего и крупного размера.
Объемная точность
0,032
Высокая стабильность измерений в соответствии со строгими промышленными требованиями.
Ключевые преимущества NimbleTrack C+
01
Лазерная матрица повышенной плотности54 синих пересекающихся лазерных линии обеспечивают детализированное покрытие поверхности и быстрое захватывание сложной геометрии.
02
Высокая скорость и производительностьСкорость до 6 630 000 точек в секунду позволяет значительно сократить время оцифровки крупных объектов.
03
Расширенное поле зренияПоле зрения 500 × 600 мм обеспечивает эффективную работу с крупными деталями без частого перемещения трекера.
04
Промышленная точностьСтабильная платформа трекера гарантирует высокую точность измерений для метрологических задач промышленного уровня.
Создан для промышленного контроля и реверс-инжиниринга

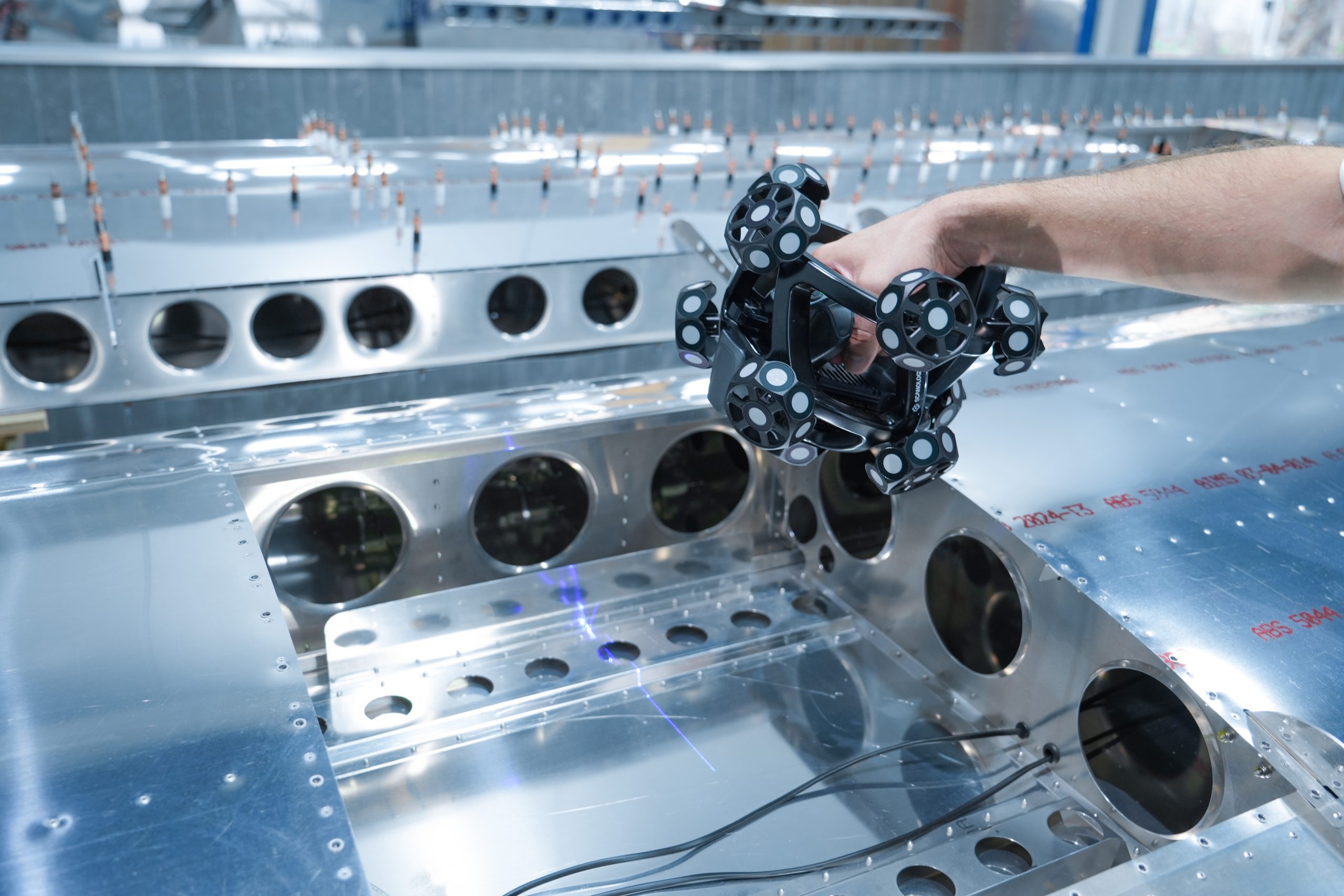

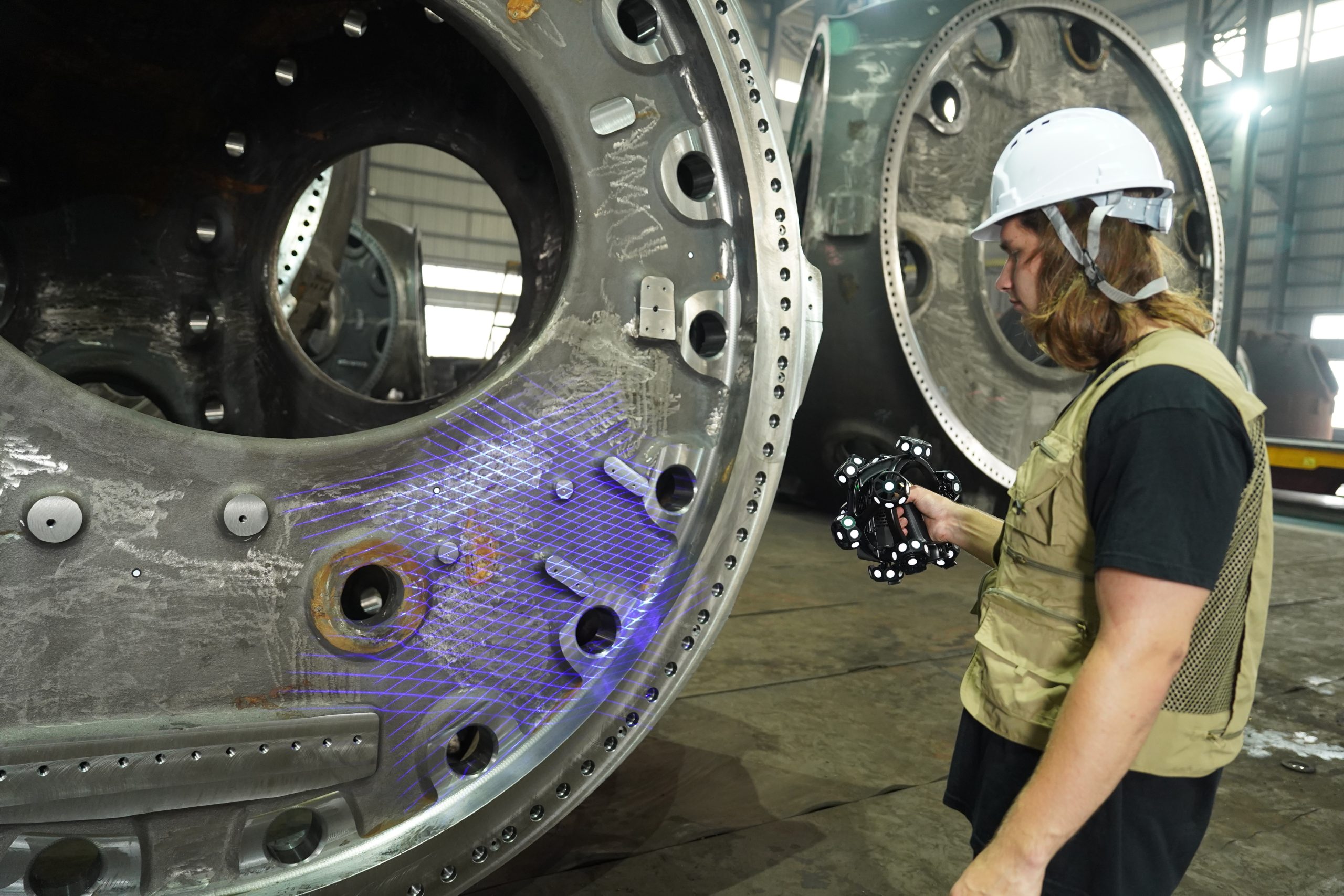

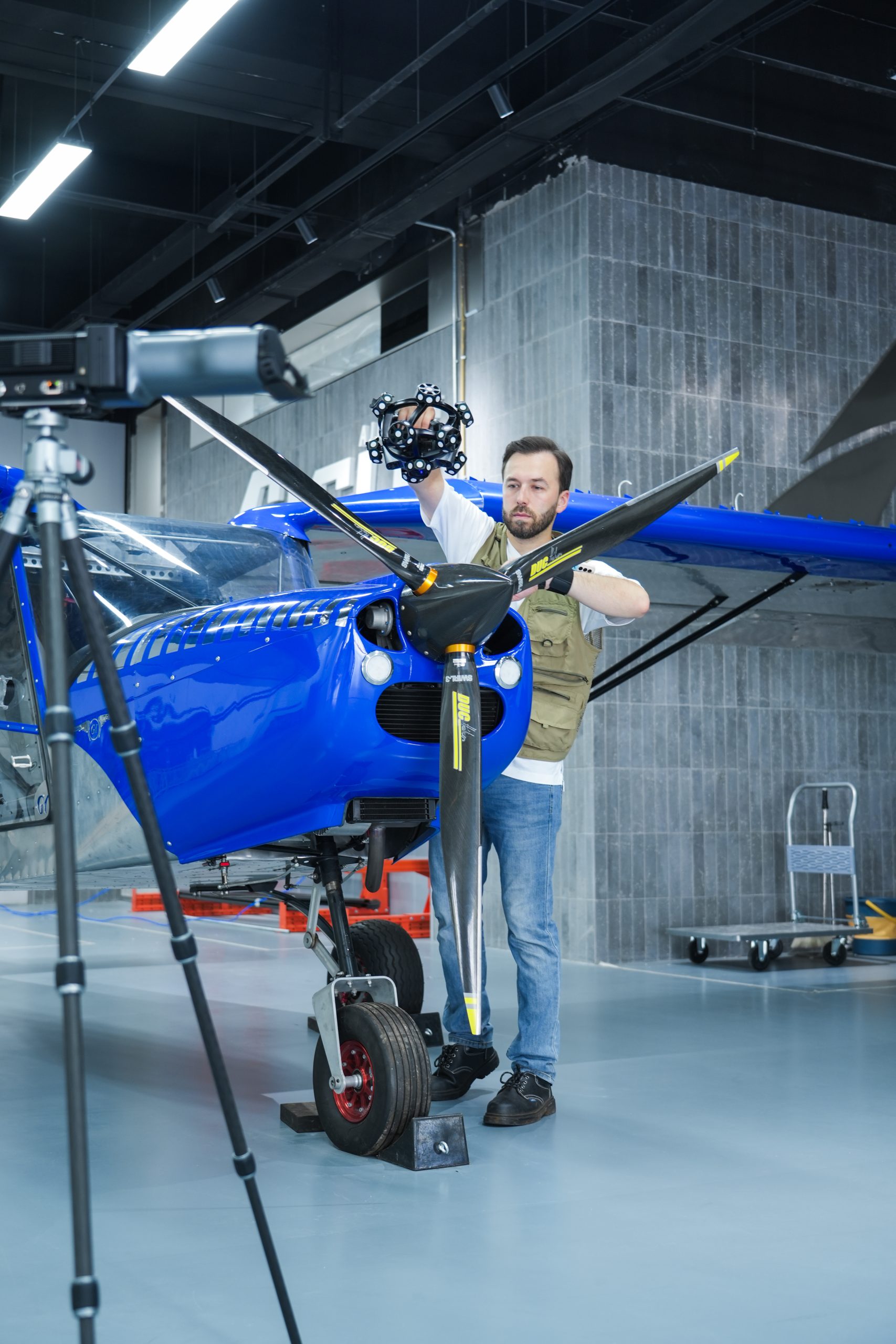

NimbleTrack C+ идеально подходит для задач в автомобилестроении, аэрокосмической отрасли, энергетическом машиностроении и производстве оснастки, где критически важны скорость, детализация и надежность измерений.
3D-сканер NimbleTrack C+ - Преимущества
3D-сканер NimbleTrack C+ - Характеристики
| Точность, мм, до | 0,025 0,020 (в режиме только сканер) |
| Объемная точность, мм | 0,05 |
| Объемная точность с фотограмметрией MSCAN L15, мм | 0,032 + 0,012∗L |
| Возможность работы со щупом | i-Probe 500, повторяемость в одной точке 0,025 мм |
| Доверительная вероятность | 0,95 |
| Разрешение, мм, до | 0,02 |
| Скорость измерений, точек/сек, до | 6 300 000 |
| Область сканирования (поле зрения), мм, до | 500 х 600 |
| Оптимальное расстояние до объекта, мм | 300 |
| Источник излучения | Сверхбыстрое сканирование: 54 синие пересекающиеся лазерные линии Сканирование в высоком разрешении: 17 синих параллельных линий канирование глубоких отверстий: 1 синяя линия |
| Глубина резкости, мм | 400 |
| Размеры измеряемого объекта, м | 0,1-4 |
| Габариты сканера, мм | 570×87×94 (трекер) 252×195×260 (сканер) |
| Вес сканера, кг | 2,2 (трекер) 1,3 (сканер) |
| Температура окружающей среды при эксплуатации, °С | от -10 до +40 |
| Наличие в реестре средств измерений | Внесен |
