3D-сканер TrackScan Sharp S
am-tech.ru
3D-сканеры
3D-сканер TrackScan Sharp S
am-tech.ru
- Точность, мм, до — 0,025
- Объемная точность, мм — 10,4 м³ - 0,033 35,0 м³ - 0,054 95,0 м³ - 0,113 135,0 м³ - 0,144
- Объемная точность с фотограмметрией MSCAN L15, мм — 0,032 + 0,012∗L

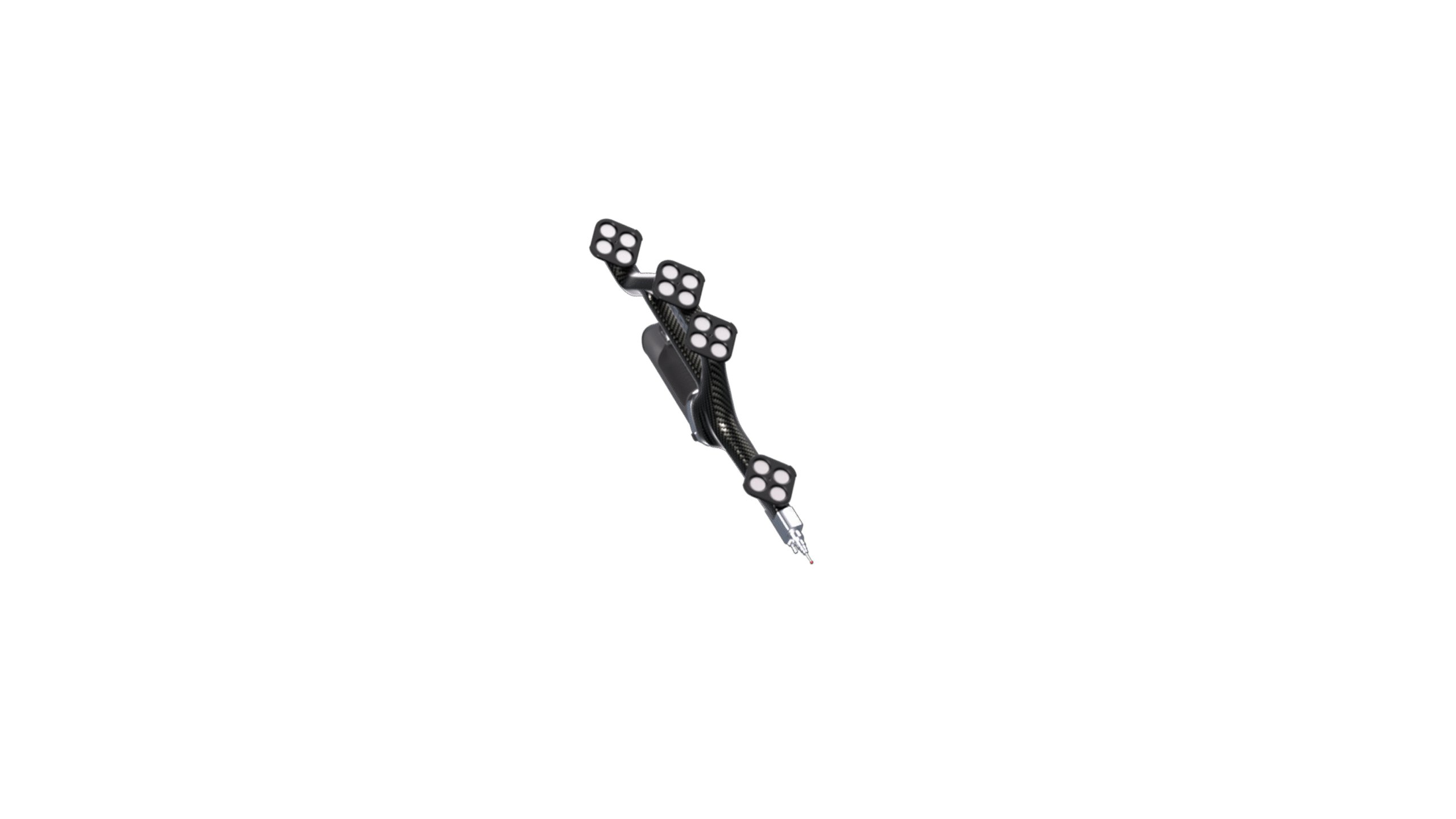

- Возможность работы со щупом — i-Probe 500, повторяемость в одной точке 0,025 мм
- Доверительная вероятность — 0,95
Система TrackScan-Sharp 49 обеспечивает высокоточное 3D-сканирование без маркеров. Система TrackScan-Sharp 49 помогает в решении задач по обратному проектированию, контролю геометрии (качества), создания новых продуктов и т.д
3D-сканер TrackScan Sharp S - Описание
TrackScan Sharp S

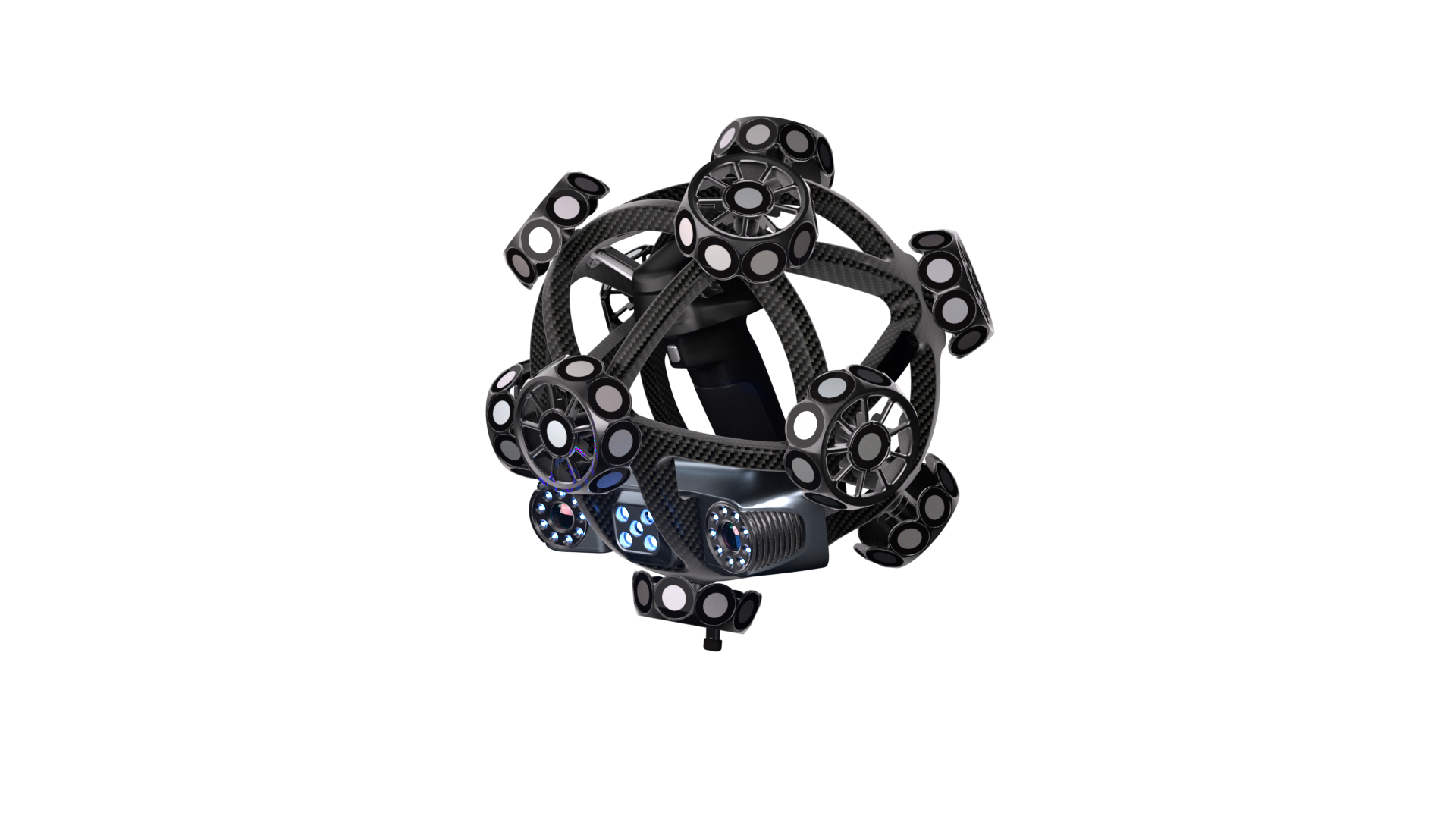

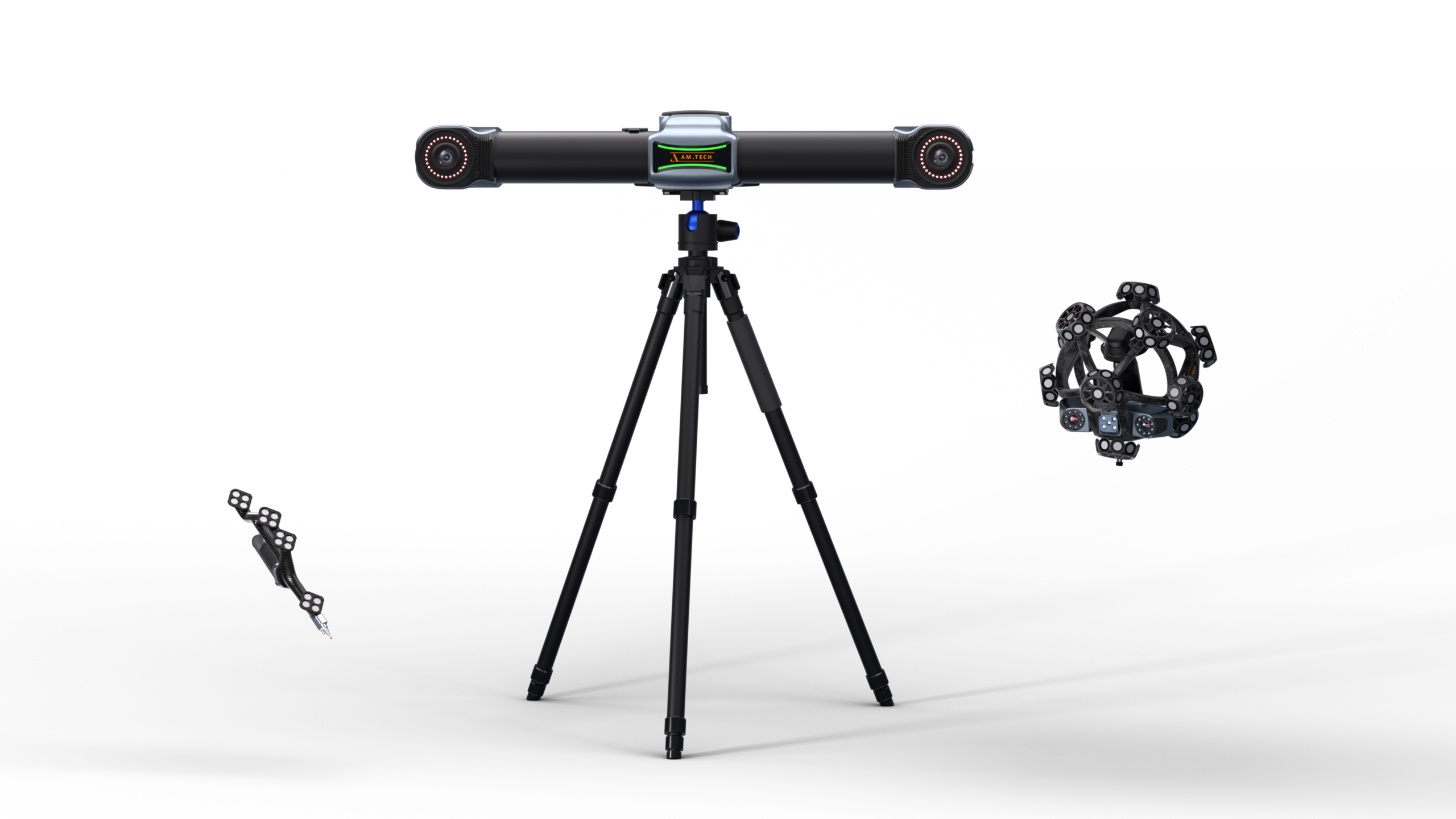

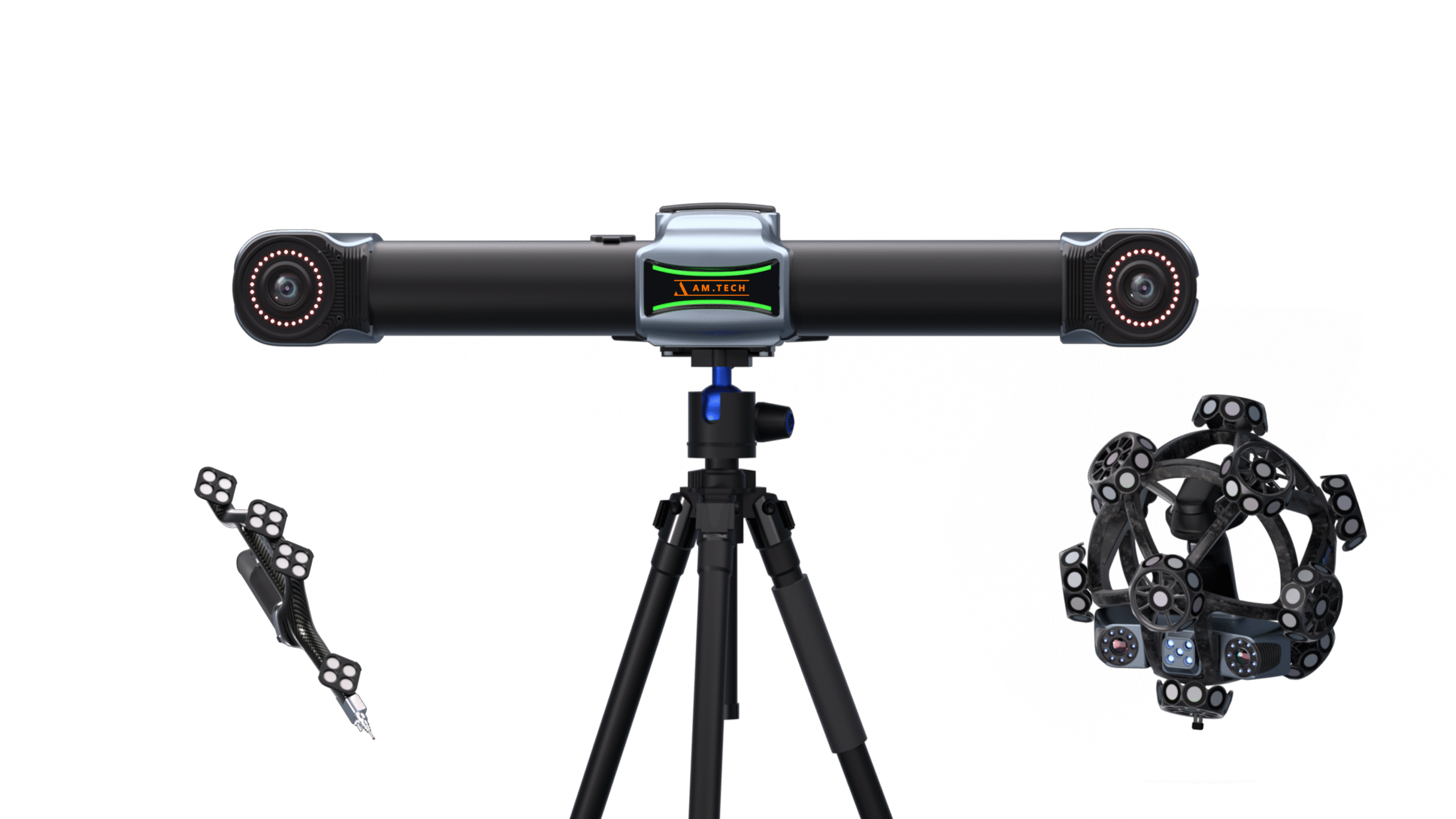

Оптическая система 3D-сканирования TrackScan Sharp S, оснащенная 25-мегапиксельными промышленными камерами и встроенными процессорами для пограничных вычислений, предназначена для высокоскоростного измерения крупногабаритных деталей на больших расстояниях.
Система обеспечивает расстояние отслеживания до 8,5 метров, измерительный объем до 135 м³ и скорость до 4,86 млн измерений/с.
Производительность системы 4.86M
измерений в секунду
для промышленной метрологии
для промышленной метрологии
Ключевые параметры системы
Визуальные показатели производительности TrackScan Sharp S для задач крупногабаритного промышленного контроля.
Дальность отслеживания
8.5 м
Стабильное отслеживание на больших расстояниях без потери точности.
Измерительный объем
Работа с крупными объектами без частого перемещения оборудования.
Скорость измерений
4.86M
До 4,86 млн измерений в секунду для ускоренного контроля деталей.
Отслеживание на большие расстояния и объемы
TrackScan Sharp S использует динамический адаптивный алгоритм отслеживания и расширенную глубину резкости, что позволяет стабильно работать на расстоянии до 8,5 метров.
Высокоточный измерительный объем 135 м³ и расширенный диапазон сканирования 233 м³ обеспечивают работу без частого перемещения оборудования.
01
Дальность отслеживанияСтабильная работа на расстоянии до 8,5 метров для измерения крупных объектов.
02
Высокая скоростьПроизводительность до 4,86 млн измерений в секунду для ускорения контроля.
03
Большой объем измеренийИзмерительный объем до 135 м³ для контроля крупногабаритных изделий.
Беспроводная работа и промышленная стабильность
Оборудование поддерживает беспроводную работу и интеллектуальную обработку данных, обеспечивая свободу перемещения оператора и стабильную точность измерений. Все оборудование доступно на условиях лизинга с возможностью подбора оптимальной финансовой схемы и сопровождения внедрения.
3D-сканер TrackScan Sharp S - Преимущества
3D-сканер TrackScan Sharp S - Характеристики
| Точность, мм, до | 0,025 |
| Объемная точность, мм | 10,4 м³ - 0,033 35,0 м³ - 0,054 95,0 м³ - 0,113 135,0 м³ - 0,144 |
| Объемная точность с фотограмметрией MSCAN L15, мм | 0,032 + 0,012∗L |
| Возможность работы со щупом | i-Probe 500, повторяемость в одной точке 0,025 мм |
| Доверительная вероятность | 0,95 |
| Разрешение, мм, до | 0,02 |
| Скорость измерений, точек/сек, до | 6 000 000 |
| Область сканирования (поле зрения), мм, до | 800 х 700 |
| Оптимальное расстояние до объекта, мм | 300 |
| Источник излучения | Сверхбыстрое сканирование: 81 синих пересекающихся лазерных линии Сканирование в высоком разрешении: 17 синих параллельных линий |
| Глубина резкости, мм | до 800 |
| Размеры измеряемого объекта, м | 0,1-12 |

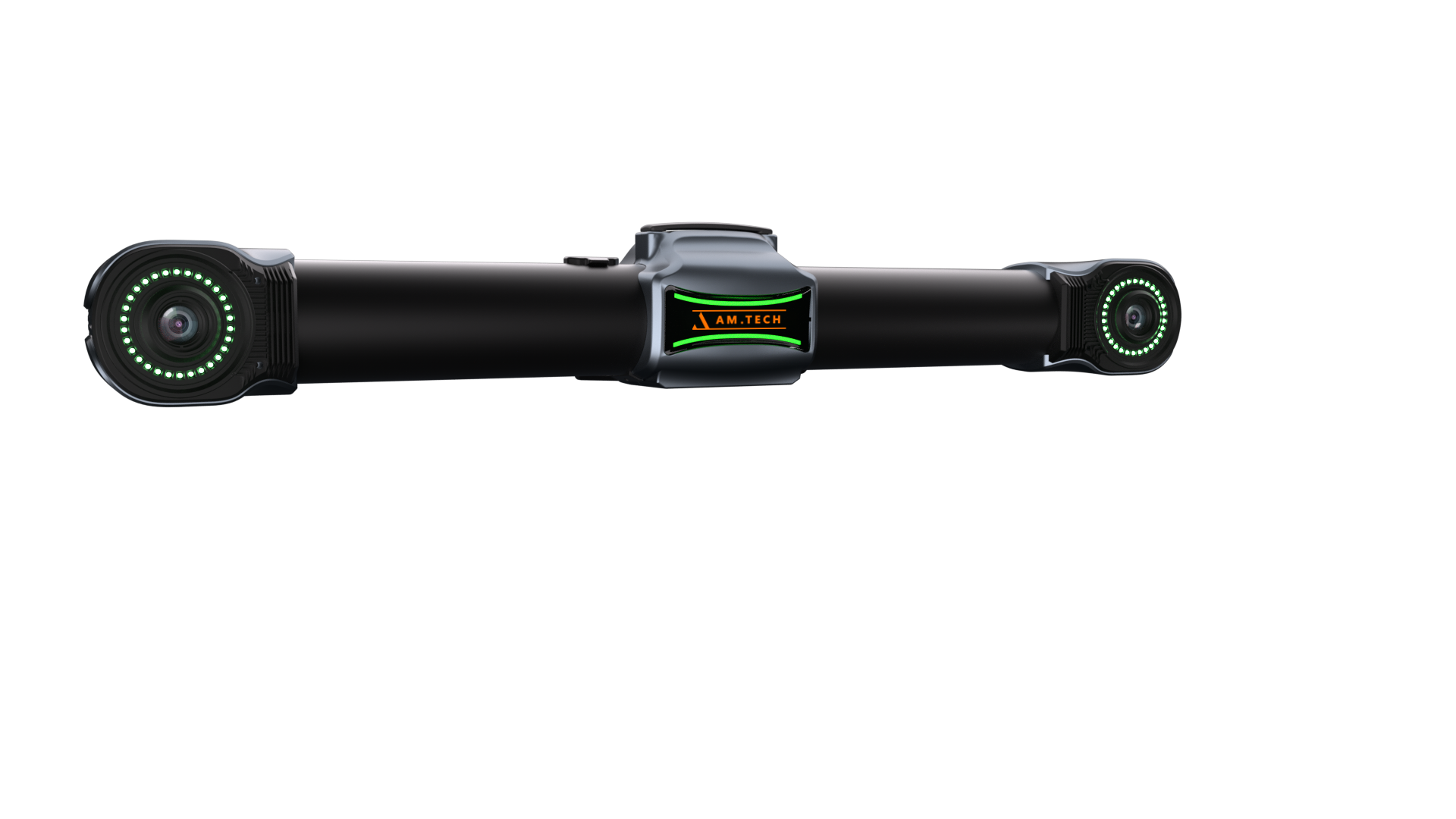

| Габариты сканера, мм | 1010×150×150 (трекер) 300×300×300 (сканер) |
| Вес сканера, кг | 7,75 (трекер) 1,5 (сканер) |
| Температура окружающей среды при эксплуатации, °С | от -10 до +40 |
| Наличие в реестре средств измерений | Внесен |
