Лазерный трекер TrackScan P542

Система TrackScan P542 обеспечивает высокоточное 3D-сканирование без маркеров. В сочетании с технологией трехмерного лазерного сканирования и высокоточным динамическим отслеживанием с помощью оптического трекера E-Track она обеспечивает быстрый и точный сбор данных. Система комплектуется портативной координатно-измерительной машиной I-Probe (беспроводной КИМ) с повторяемостью до 0.030 мм в точке. (Опционально) TrackScan P542 может работать в сочетании роботами манипуляторами (Robot-Arm) для автоматизированных измерений и контроля, что позволяет использовать его для потоковых измерений на конвейерах.
Цена по запросу
Демонстрация

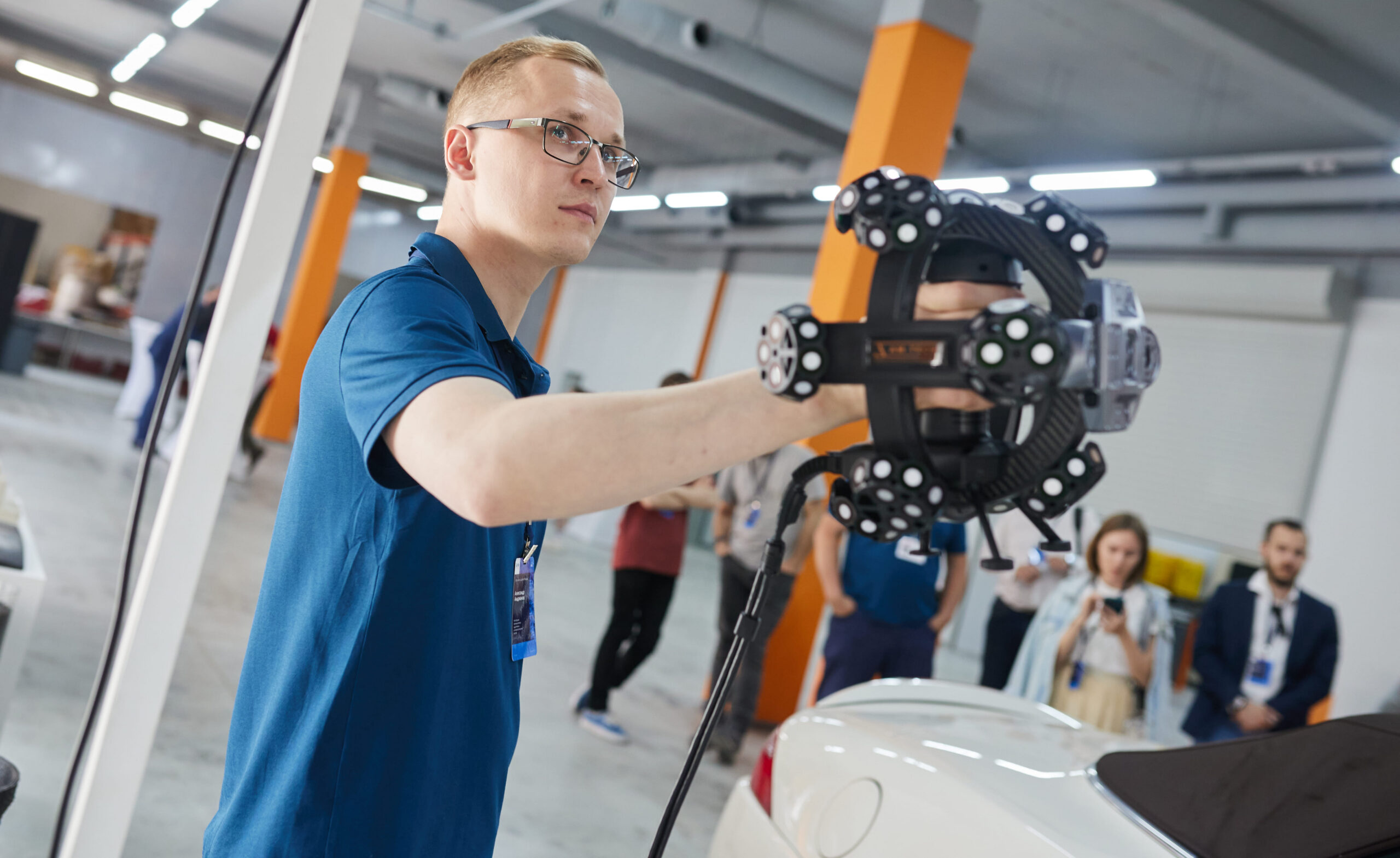

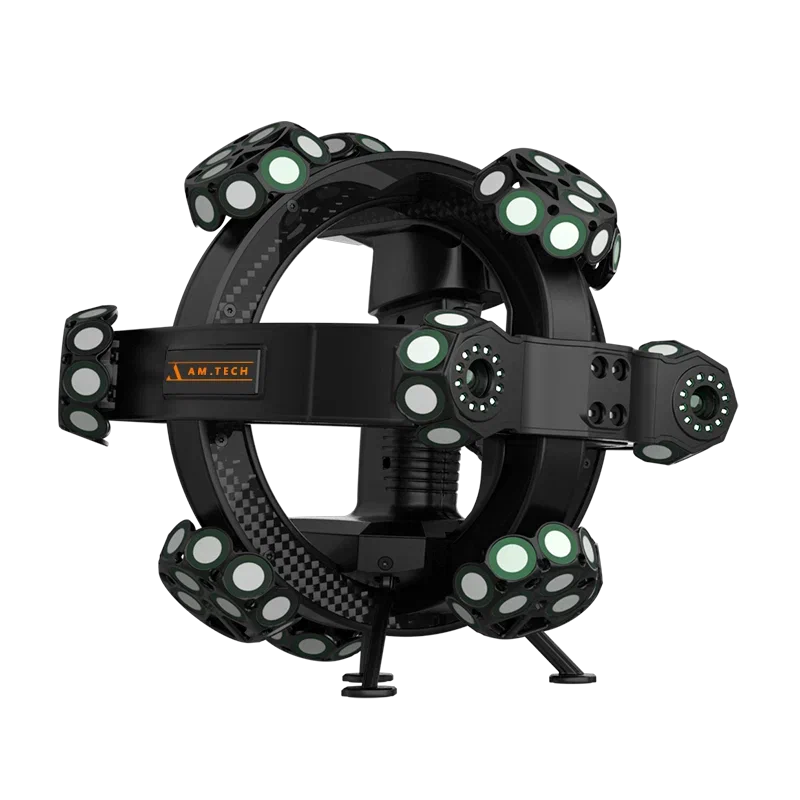

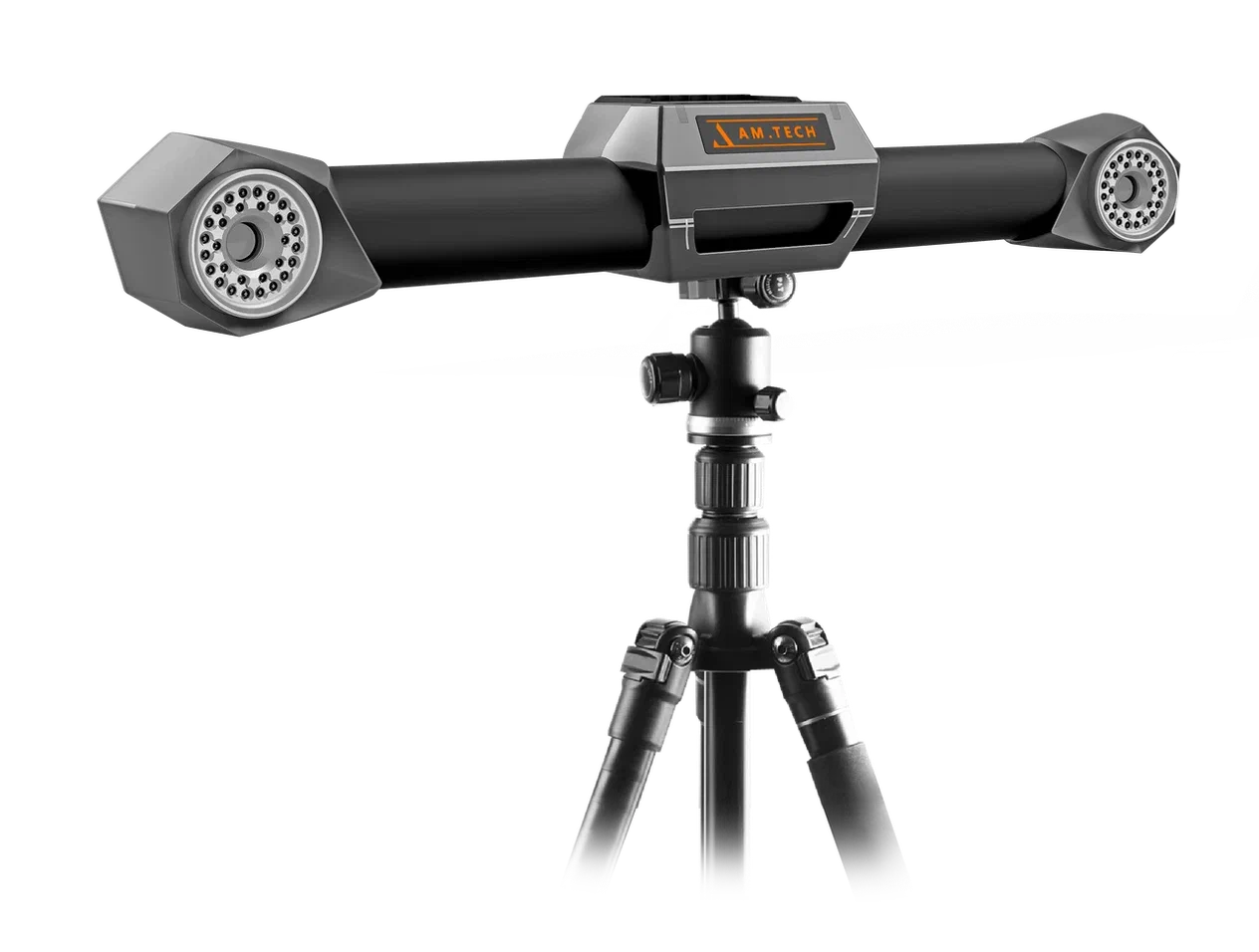

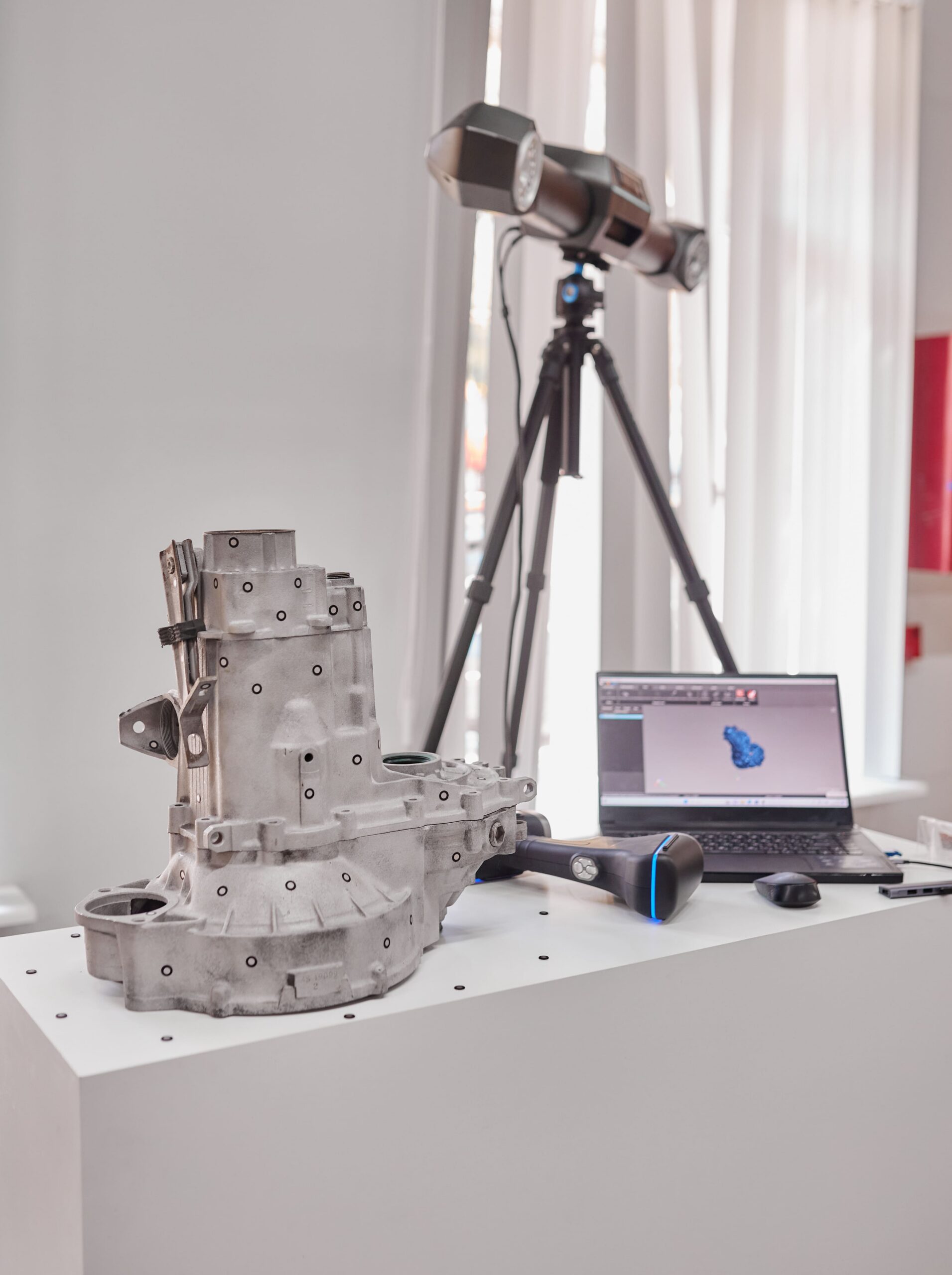

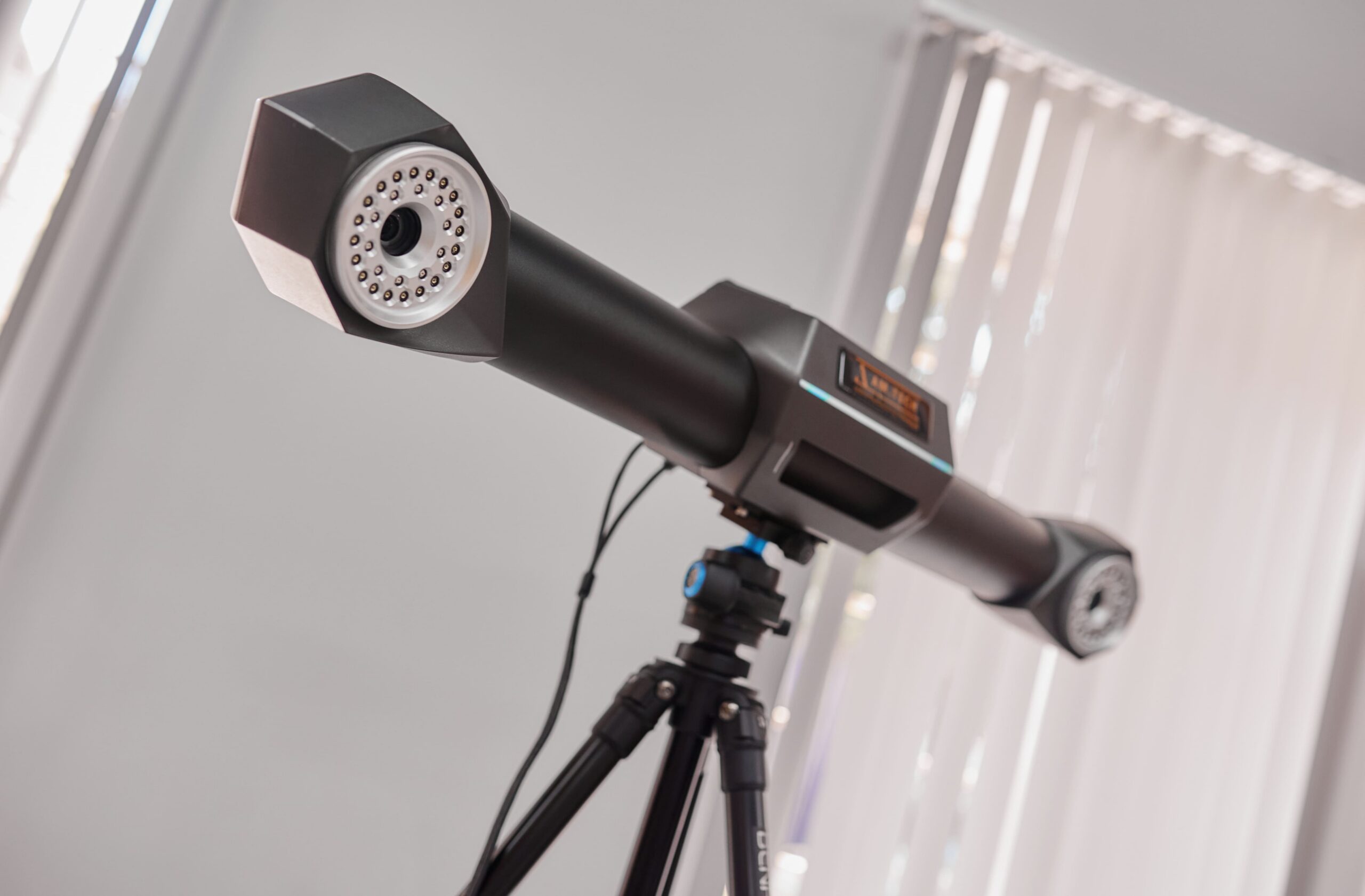

Сердцем системы выступает передовая технология, сочетающая оптическое слежение с прецизионным лазерным замером. Комплекс состоит из мобильного трехмерного сканера и оптического трекера i-Tracker, что исключает необходимость размещения реперных меток на исследуемом предмете.

Прибор задействует неповторимое сочетание лазерных излучателей для максимальной результативности при оцифровке объектов любой геометрической сложности:

  • Семнадцать синих лазерных перекрестий, формирующих 34 линии, обеспечивают сверхскоростное сканирование;
  • Семь параллельных синих лучей позволяют проводить высокодетализированное сканирование;
  • Одиночный синий луч предназначен для исследования глубоких полостей и труднодоступных зон.

Данная архитектура позволяет достигать поразительной скорости измерений — до 2,2 миллиона точек за секунду. При этом сохраняется непревзойденная точность — вплоть до 0,025 мм, с объемной погрешностью 0,060 мм в пространстве 10,4 кубометра и 0,075 мм в объеме 18 кубометров.

Уникальной особенностью прибора является возможность свободного переключения между различными режимами работы, что позволяет адаптироваться к разным ситуациям сканирования. Система может эффективно работать с объектами размером от 0,1 до 8 метров, что делает ее идеальным решением для широкого спектра задач.

Важным преимуществом является способность устройства надежно фиксировать 3D-данные на отражающих и темных поверхностях благодаря усовершенствованному алгоритму обработки данных. Это значительно расширяет область применения сканера.

Лазерный трекер может комплектоваться портативной координатно-измерительной машиной I-Probe (беспроводной КИМ) с повторяемостью до 0,030 мм в точке. Это позволяет проводить высокоточные контактные измерения кромок, окружностей и канавок.

Система обладает высокой устойчивостью к внешним воздействиям. Изготовленная из материалов аэрокосмического класса, она прочна и надежна, способна работать в широком диапазоне температур (от -10 до +40 градусов) и устойчива к вибрациям.

Особенности и преимущества:

  1. Высокая скорость сканирования: до 2 200 000 точек в секунду обеспечивает быстрое получение детальных 3D-моделей;
  2. Исключительная точность: до 0,025 мм позволяет фиксировать мельчайшие детали объектов;
  3. Гибкость применения: возможность работы с объектами размером от 0,1 до 8 метров делает систему универсальным инструментом;
  4. Безмаркерное сканирование: оптический трекинг позволяет проводить измерения без предварительной подготовки объекта;
  5. Адаптивность к различным поверхностям: усовершенствованный алгоритм обеспечивает надежную работу с отражающими и темными материалами;
  6. Расширяемость: возможность добавления дополнительных i-Trackers для увеличения зоны измерения без потери точности;
  7. Интеграция с роботами: возможность работы в составе автоматизированных производственных линий.
  8. Надежность и устойчивость: прочная конструкция из аэрокосмических материалов обеспечивает стабильную работу в сложных условиях.

Данный лазерный трекер представляет собой передовое решение для задач, требующих высокоточного трехмерного сканирования объектов различных размеров и сложности. Его уникальные характеристики делают его незаменимым инструментом для широкого круга специалистов в различных отраслях промышленности и науки.

С этим прибором вы получаете не просто сканер, а комплексное решение, включающее передовое оборудование, специализированное программное обеспечение и возможность работы в самых сложных условиях. Это вложение в будущее вашего бизнеса или проекта, которое окупится повышением эффективности, точности и качества вашей работы.

Все представленное в нашем каталоге оборудование доступно к приобретению на выгодных условиях лизинга.

Наши специалисты помогут подобрать оптимальную схему лизинга под ваши производственные задачи и финансовые возможности, а также окажут содействие в оформлении всей необходимой документации.
