При выборе промышленного оборудования для 3D-печати металлом обычно сравнивают область построения, мощность и количество лазеров, поддерживаемые материалы и уровень автоматизации. Однако на качество и производительность SLM-печати влияет ещё один важный параметр — способ фокусировки лазерного луча.
От размера лазерного пятна зависит, насколько быстро 3D-принтер SLM сможет построить массивную область детали и насколько точно воспроизведёт тонкие стенки, контуры, каналы и небольшие элементы.
При фиксированной фокусировке производителю приходится искать единый баланс между производительностью и точностью. Динамическая фокусировка позволяет использовать более гибкий подход — изменять диаметр лазерного пятна и применять разные режимы при изготовлении одного изделия.
Разберём, как работает эта технология и какие возможности она открывает для промышленной 3D-печати металлом.
Как лазер формирует металлическую деталь
SLM, или Selective Laser Melting, — это технология послойного изготовления металлических изделий методом селективного лазерного сплавления порошка.

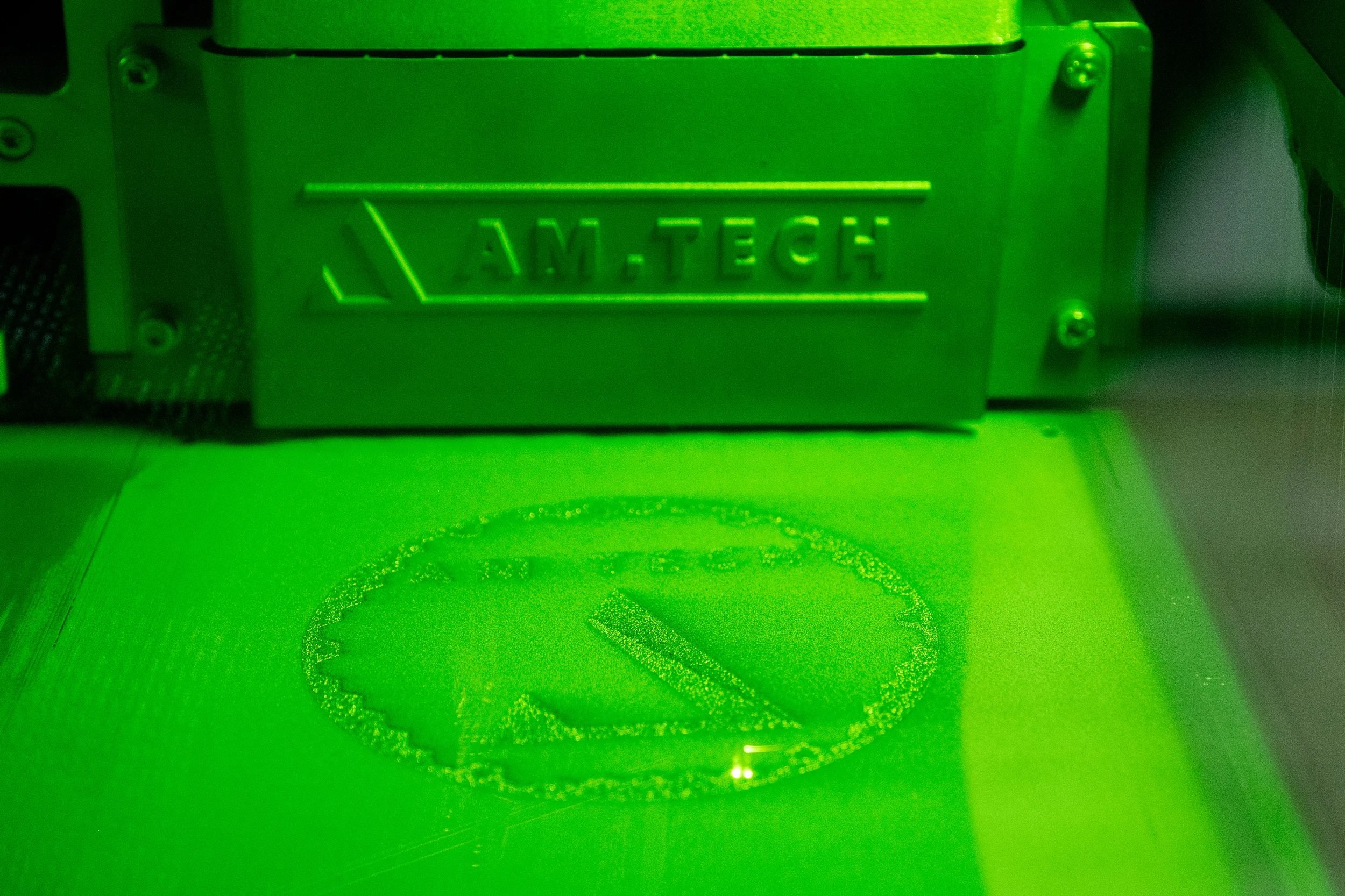

Перед началом печати цифровая 3D-модель разбивается на тонкие слои. Внутри рабочей камеры SLM-принтера распределяется слой металлического порошка, после чего лазер избирательно сплавляет материал по заданной траектории. Затем платформа опускается, наносится новый слой порошка, и процесс повторяется до формирования готовой детали.
Технология SLM позволяет изготавливать:
- детали со сложной геометрией;
- внутренние каналы и закрытые полости;
- тонкостенные элементы;
- решётчатые и ячеистые структуры;
- теплообменники и коллекторы;
- импеллеры, форсунки и элементы турбомашин;
- топологически оптимизированные конструкции;
- опытные и малосерийные изделия.
Для получения стабильного результата необходимо точно управлять мощностью лазера, скоростью сканирования, толщиной слоя, расстоянием между проходами и другими параметрами. Одним из таких параметров является диаметр лазерного пятна.
Как размер лазерного пятна влияет на SLM-печать

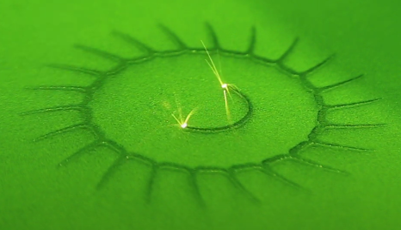

Лазерное пятно — это область, в которой энергия лазера воздействует на металлический порошок. Его размер влияет на ширину формируемой зоны расплава, детализацию изделия и потенциальную производительность процесса.
Условно можно выделить два режима работы.
Больший диаметр пятна — производительный режим
Лазерное пятно большего диаметра позволяет за один проход обрабатывать более широкую область порошкового слоя. При корректно подобранной мощности лазера, скорости сканирования и расстоянии между проходами это даёт возможность быстрее формировать массивные участки изделия.
Такой режим может применяться для построения:
- внутренних объёмов детали;
- крупных конструктивных элементов;
- областей, не требующих максимальной детализации;
- протяжённых поверхностей и массивных сечений.
Главная задача производительного режима — сократить время построения там, где высокая детализация не является определяющим требованием.
Меньший диаметр пятна — точный режим
Минимальный диаметр лазерного пятна используется для более точного формирования геометрии. Узкая зона воздействия позволяет аккуратнее воспроизводить контуры, тонкие стенки, небольшие отверстия и другие ответственные элементы.
Точный режим особенно важен при печати:
- наружных и внутренних контуров;
- тонкостенных конструкций;
- мелких функциональных элементов;
- сложных каналов;
- участков с повышенными требованиями к размерам;
- поверхностей, для которых важна детализация.
Таким образом, увеличение пятна помогает повысить производительность, а его уменьшение — точность построения. Но при фиксированной фокусировке эти возможности ограничены одним заранее заданным режимом.
Что такое динамическая фокусировка лазерного луча
Динамическая фокусировка — это система управления оптикой, которая позволяет изменять параметры фокусировки лазерного луча во время работы SLM-принтера.
В отличие от системы с неподвижным F-Theta объективом, динамическая система использует управляемую фокусирующую оптику. Она обеспечивает дополнительную степень свободы при настройке процесса и позволяет выбирать подходящий диаметр лазерного пятна для конкретной задачи.
Главная возможность динамической фокусировки заключается не просто в изменении размера пятна, а в применении разных режимов при построении одного изделия.
Например:
- внутренний объём детали печатается в производительном режиме;
- наружный контур формируется с повышенной точностью;
- тонкие стенки и небольшие элементы строятся пятном минимального диаметра;
- массивные участки обрабатываются пятном большего диаметра.
При наличии подготовленных технологических режимов SLM-принтер может адаптировать работу лазера к геометрии конкретной области изделия.
Скорость и точность в одной металлической детали
При традиционном подходе параметры лазерного пятна задаются системой фокусировки оборудования. В результате для всего процесса используется определённый баланс между скоростью построения и детализацией.
Динамическая фокусировка делает процесс печати металлом более гибким. Вместо выбора одного универсального режима технолог получает возможность распределять точность и производительность в зависимости от назначения отдельных участков детали.
Рассмотрим это на примере теплообменника, изготовленного методом 3D-печати металлическим порошком.
Основной объём изделия может содержать достаточно массивные участки, для которых важна скорость построения. Одновременно внутри теплообменника находятся сложные каналы, тонкие стенки и сопряжения, требующие точного управления лазером.
Применение одного режима для всей геометрии приводит к компромиссу:
- точный режим обеспечивает необходимую детализацию, но может увеличивать продолжительность печати;
- производительный режим сокращает время построения, но не всегда подходит для небольших элементов.
Динамическая фокусировка позволяет использовать преимущества обоих режимов в рамках одного задания на печать.
Что даёт динамическая фокусировка производству
Для предприятия динамическая фокусировка лазера может обеспечить несколько практических преимуществ.
Гибкая настройка SLM-процесса
Технолог может выбирать разные параметры построения для массивных, контурных и высокодетализированных областей.
Повышение производительности
Применение увеличенного лазерного пятна в подходящих зонах помогает сократить время обработки больших площадей порошкового слоя.
Сохранение точности критичных элементов
Контуры, тонкие стенки и мелкие элементы можно формировать в точном режиме с минимальным диаметром пятна.
Адаптация процесса под геометрию
Параметры печати выбираются не только для изделия в целом, но и с учётом особенностей отдельных областей.
Расширение возможностей технолога
Динамическая фокусировка предоставляет дополнительный инструмент для разработки режимов SLM-печати под конкретный материал, геометрию и требования к готовой детали.
Важно учитывать, что сама по себе динамическая фокусировка не гарантирует автоматического увеличения скорости или качества. Результат зависит от корректной настройки мощности лазера, скорости сканирования, стратегии штриховки, толщины слоя, свойств металлического порошка и других параметров процесса.
Фиксированная и динамическая фокусировка: в чём разница
Система с фиксированными параметрами фокусировки является распространённым и проверенным решением. Она подходит для многих типовых задач промышленной 3D-печати металлом.
Её основное ограничение заключается в меньшей вариативности настроек лазерного пятна. Производительность и детализация определяются выбранной оптической системой и квалифицированными для неё режимами.
Динамическая фокусировка обеспечивает дополнительную гибкость:
| Фиксированная фокусировка | Динамическая фокусировка |
| ▪️Заданные параметры лазерного пятна | ▪️Возможность управлять диаметром пятна |
| ▪️Единый баланс производительности и точности | ▪️Разные режимы для отдельных областей |
| ▪️Меньше параметров для настройки | ▪️Больше возможностей для технологической оптимизации |
| ▪️Подходит для типовых задач | ▪️Особенно полезна для деталей с неоднородной геометрией |
Выбор системы зависит от задач предприятия. Если производство работает с деталями, в которых одновременно присутствуют массивные участки, тонкие стенки, каналы и точные контуры, возможность изменять параметры лазерного пятна становится существенным преимуществом.
На что обратить внимание при выборе SLM-принтера
Сравнивая оборудование для 3D-печати металлом, важно уточнить у производителя не только наличие динамической фокусировки, но и особенности её практического применения.
Рекомендуем обратить внимание на следующие вопросы:
- В каком диапазоне изменяется диаметр лазерного пятна?
- Можно ли использовать несколько режимов при построении одной детали?
- Как назначаются параметры для разных областей модели?
- Какие режимы печати уже разработаны для поддерживаемых материалов?
- Как выполняется калибровка лазерной системы по всей области построения?
- Обеспечивает ли программное обеспечение управление режимами фокусировки?
- Как контролируется повторяемость параметров при длительной промышленной эксплуатации?
Ответы на эти вопросы помогут оценить не только характеристики SLM-принтера, но и реальные возможности интеграции оборудования в производственный процесс.
Динамическая фокусировка в SLM-принтерах AM.TECH
Динамическая фокусировка лазерного луча применяется в промышленных SLM-принтерах российского производства AM.TECH.
Система позволяет выбирать между производительным режимом с большим диаметром лазерного пятна и точным режимом с минимальным диаметром. Эти режимы могут применяться для разных областей одного изделия в рамках единого процесса построения.
Одна из моделей линейки — промышленный SLM-принтер АМТ-16 с лазером мощностью 500 Вт и областью построения ø165 × 225 мм. Установка предназначена для печати металлических изделий, проведения НИОКР, прототипирования, опытного и мелкосерийного производства.
АМТ-16 включён в Реестр российской промышленной продукции в рамках ПП РФ №719. Подробнее о статусе оборудования и его значении для заказчиков можно прочитать в отдельной статье AM.TECH.
Увидеть SLM-принтеры АМТ в работе можно на производственной площадке AM.TECH в Москве. Специалисты компании продемонстрируют оборудование, расскажут о технологии печати металлом и помогут оценить возможность её внедрения под задачи конкретного предприятия.
